试模与工艺支持
|

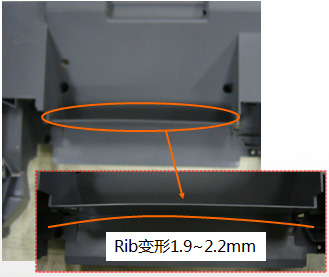

概述 试模是检验模具的主要有效方式，通过试模验证模具动作状况，结构设计的合理性；用正常工艺参数，模拟实际生产过程，得出产出品质与效率，用试模结果数据评估量产性；同时调试极限工艺参数，检验模具发生失效的情况下，准备预防技术方案。试模与工艺支持解决方案 试模过程发现变形，经工艺调试确定与分析是冷却问题所致，修模增加水路，同时调试模温工艺参数改善变形问题。图一：变形问题点
图二：改善方案 调整工艺参数，将第3段速度(控制Rib处)填充速度由55%降低到18%，避免剪切应力造成变形。  图三：改善结果
|
