产品设计与DFM


概述

产品设计师创建新的数字化样件,DFM在现有的3D CAD内使用,其清晰易懂的指示器可近乎实时地提供与设计的可制造性、成本及环境影响有关的反馈信息;DFM对3D CAD几何体的厚度、拔模角度、材料成本、可回收性、缩水等信息进行反馈给设计师,使开发过程少犯错,少走弯路,缩短开发周期。

DFM优化产品设计的解决方案

应用改善外观件的亮线

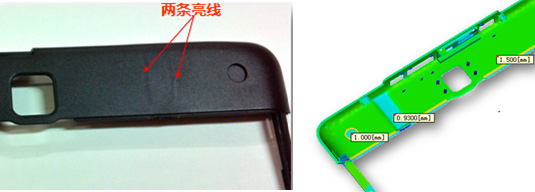

外观产品质量要求很严格,任何外观缺陷都被列入管控;如下图例,原始产品设计,厚度不均造成亮线,DFM建议在减胶位做平缓过度,改善外观亮线缺陷。

图一:

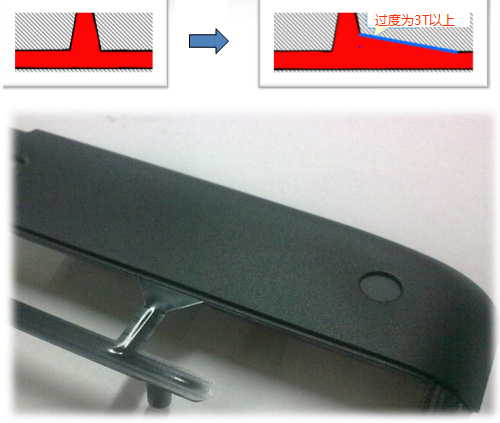

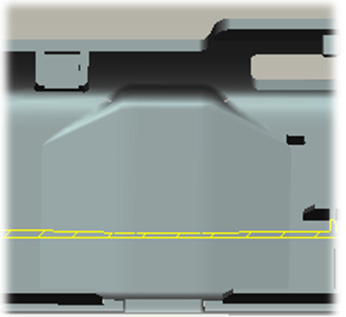

如下图二,建议改善减胶位做过度为3T以上平缓过度,消除表面亮线

图二:
