结构力学

ANSYS结构力学软件套件被世界各地组织机构广泛信任,用来轻松快速地求解复杂结构问题。

ANSYS结构力学解决方案有能力模拟一个工业产品的每一个结构力学方向,包括仅提供应力和变形的线性静力分析、确定振动特性的模态分析、包含动态效应和复杂行为的高级瞬态非线性现象。

所有的使用者,从设计师到高级专家,可以得益于ANSYS结构力学解决方案。通过广泛可用的材料模型、高质量的单元库、鲁棒的求解算法,并具备仿真模拟每个产品-从单个零部件到数以百计零部件通过接触或相对运动等相互作用组成的复杂装配体的能力,进而能够得到结果的保真度。

ANSYS结构力学解决方案对产品的开发也提供了空前的方便,它能帮助产品的开发者关注仿真过程中较重要的部分:理解计算结果以及模型上设计变更的影响。

不管在什么行业,用于仿真模拟的模型在不断增大。我们的结构求解方案包含并行算法,可使大模型的计算大大加快。

出众的CAD接口和强劲的网格划分功能
现有的本地CAD几何可以被ANSYS力学求解直接使用,-不需要转换,不用IGES或其它中间几何格式。对于较流行的CAD系统,ANSYS提供本地双向耦合集成已超过10年。直接集成进CAD菜单栏,使得能够从CAD系统中直接发起世界级的仿真模拟,过程非常简单。
装配体的自动接触探测
一旦几何已经导入,ANSYS的结构力学求解模块可以自动地检测和建立接触,或连接一个装配体的各个零部件,可以修改接触设置和选项,并且可以手动增加接触定义。柔性体/刚体动力学的连接是自动检测的。使用环境中提供的图形工具可以容易识别每一个接触或连接。
全面的单元技术
当代的ANSYS单元技术提供了丰富的功能,具有与大多数较先进算法一致的理论基础。ANSYS结构力学软件提供了一个大的单元库,包括梁、管、壳、实体、二维平面/轴对称和三维轴对称单元,它们具有广泛的适用性,包括复合材料、屈曲和倒塌分析、动力学分析、非线性应用等。这个单元库还包括特殊用途的单元,如衬垫、连接、接触单元和用于复合结构的层单元。
广泛的材料模型库

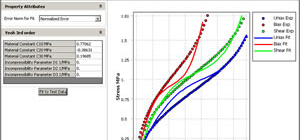

在设计或分析一个实际工程问题时,理解和精确描述材料行为是至关重要的。ANSYS提供了一个巨大的精确的材料模型库,帮助用户模拟不同种类的材料行为,如弹性、粘弹性、塑性、粘塑性、铸铁可塑性、蠕变、超弹性、衬垫和各向异性。这些本构模型可以用来模拟各种材料,如金属、橡胶、塑料、玻璃、泡沫塑料、混凝土、生物组织和特殊合金。此外,为了帮助找到这些材料模型参数,ANSYS提供了一组曲线拟合工具。
非线性问题的高级数值方法
在单元和材料技术的坚实基础上,ANSYS结构力学对不同类型的应用提供了各种高级的建模方法。有模态、谐波、频谱、转子动力学、柔性多体动力学、模态综合、循环对称、分层、复合破坏、断裂力学、自适应网格、二维重划分、子模型、子结构、单元生死和拓扑优化等等。
强大的求解能力
ANSYS结构力学求解提供了大量方程求解器。包含稀疏直接求解器、预处理共轭梯度(PCG)迭代求解器、雅可比共轭梯度(JCG)求解器等。此外,分布式版本的PCG、JCG和稀疏求解器都可用于大规模计算的并行处理。通过与并行算法结合,使用多个GPU可以进一步减少大型模型求解所需的时间。
先进的后处理

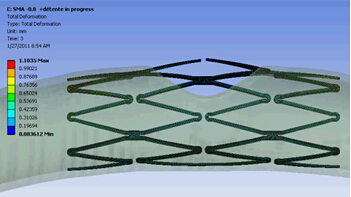

ANSYS提供了一组全面的后处理工具,以提供结果汇总的(如较大或较小值和位置)云图或矢量图来显示模型的结果。强大和直观的切片技术,允许用户获得超过给定的几何部分更详细的结果。所有的结果可以以文本数据或电子表格输出以进行进一步的计算。静力分析以及非线性或瞬态的历史都提供动画。任何结果或边界条件可以用来创建自定义图表。
报告

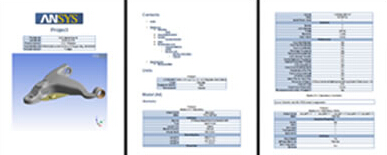

以多种方式探索设计并且有效地记录结果。ANSYS结构力学模块提供即时的报告生成,以一个便利的格式收集模型的所有技术数据和图片。(HTML、Microsoft® Word 或 Microsoft® PowerPoint®.)
多物理场耦合

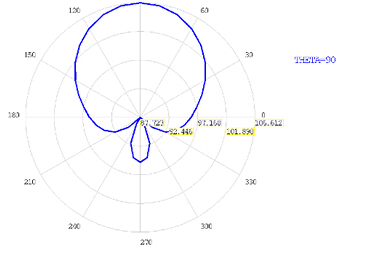

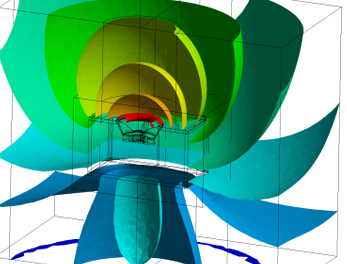

为精确地模拟产品,则必须考虑其环境。产品经历热加载会影响结构吗?这是电或压电元件控制系统的一部分吗? ANSYS工具允许热–结构、热–电、压电和声学作用计算。强耦合使用耦合单元传递所有必要的自由度。
求解器的定制与脚本
用户化单元、用户化材料和使用ANSYS参数化设计语言(APDL)脚本的定制能力提供了灵活性,并扩展了结构力学求解程序的能力。APDL是访问结构力学求解器复杂特征的基础。此外,由于APDL提供了许多便利的特征,如参数、宏、分支、循环和用于日常分析的重复和设置参数。工程师可以使用APDL自动执行常见任务、建立自己的参数化模型、进行优化设计、构建自适应网格等。
