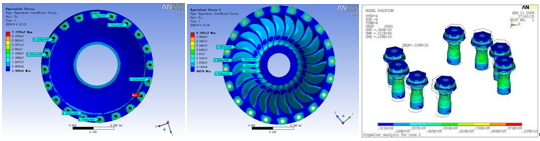

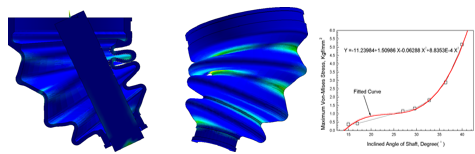

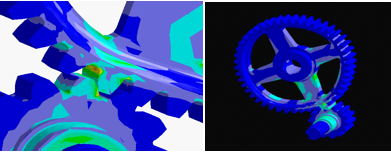

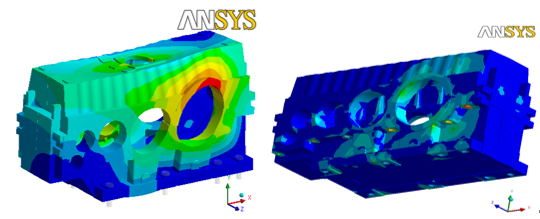

概述 汽车动力传动系起功率传递功能,基本部件均属高强度部件,其包含的零部件主要有:变速箱、离合器、万向节、主减速器、差速器、半轴、液力偶合器与液力变矩器等。接触强度与接触疲劳计算对传动系的设计尤为重要,ANSYS有效、易用的非线性计算功能,为接触问题的解决提供了良好的工具。齿轮作为汽车系统的传动部件,在啮合过程中其强度是否满足要求至关重要。 齿轮传动分析 万向节密封套起防漏油、防尘作用,工作环境恶劣。某发动机有限公司采用ANSYS软件对万向节密封套进行了不同轴斜倾角下超弹橡胶材料的大变形接触分析,完好地解决了密封套的寿命与密封性问题。 万向节密封套大变形接触分析 液力变矩器是以液体作为工作介质、利用液体的动能进行能量传递的装置,涉及到强度、内部流体流动、疲劳等多方面仿真计算。ANSYS软件可以帮助解决液力变矩器在不同的工况条件下,结构零部件的强度、刚度及稳定性校核问题。 液力变矩器强度校核 减速机一般都会传递较大的功率与扭矩,因此,在各齿轮啮合传动的过程中,相互之间就会产生较大的切向力、径向力与轴向力,这些力通过各个轴承传递到箱体上使箱体受力变形。以下将通过Ansys 对箱体的受力和变形情况进行模拟。 减速机箱体强度模拟 |
