扫地机器人正向具身智能、全屋自主清洁演进，AI大模型与3D视觉深度融合，导航避障更精准。清洁能力升级，机械臂、高温杀菌等技术落地，基站自动化程度提升。产品小型化、超薄化，适配更多家居环境。同时拓展多场景服务，向家庭管家进化，中国品牌加速全球化布局，技术输出与高端化成为重点。而作为扫地机器人眼睛的天线设计面临多重严苛挑战：整机机身超薄、内部空间局促，天线只能小型化扁平化布置，可用安装位置受限且难以满足标准净空要求；机内密布锂电池、电机、金属框架等金属结构，易造成天线谐振频偏、辐射效率下降、方向图畸变，加之贴近地面传播损耗大、存在多径衰落干扰；同时电机、电源、主控等模块电磁干扰严重，恶化射频接收灵敏度；还要兼顾2.4G/5G、蓝牙、433MHz多频段一体化设计与全向辐射需求，狭小空间下多天线隔离度难以保证；此外塑胶壳体介电加载、行走振动碰撞、装配偏差及温湿度变化，进一步增加了天线调试难度与量产性能一致性管控压力。

ANSYS 天线设计以 HFSS 三维全波电磁仿真为核心，提供从天线建模、馈电设计、整机布局到多场耦合与干扰分析的完整方案。针对扫地机器人狭小空间、强金属遮挡、多频段共存的挑战，支持参数化建模、自适应网格与高精度全波求解，可精准预测 S 参数、辐射方向图、效率与隔离度。

ANSYS可以导入各种类型的模型，包括MCAD和ECAD,兼容 STEP、IGS、SAT等机械格式，以及Altium、Cadence、PADS等PCB版图文件，无需重复建模。可直接整合扫地机器人整机外壳、电池、金属结构、电机钣金与主板PCB、射频走线、器件布局，实现结构+电路+天线一体化电磁仿真.下图为一个WIFI天线的开发设计过程：

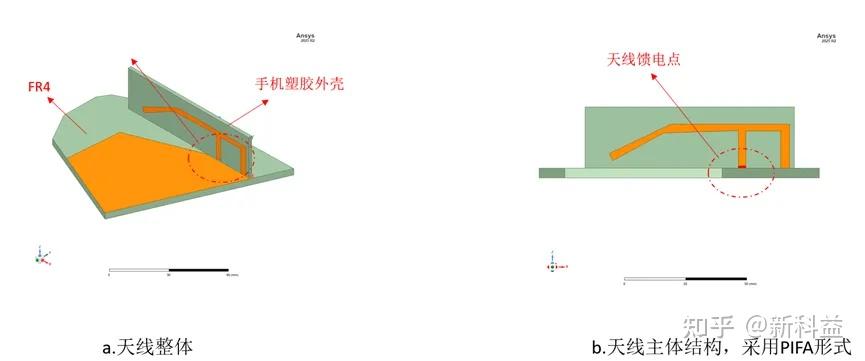

1. 导入以及材料赋值

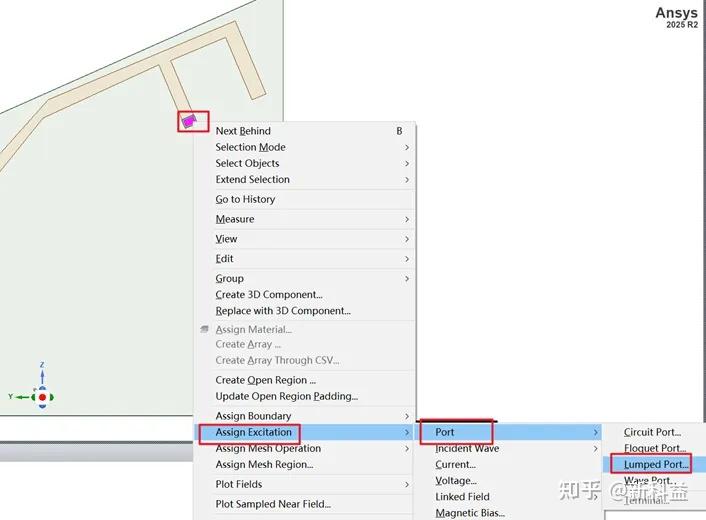

2. 添加激励信号：

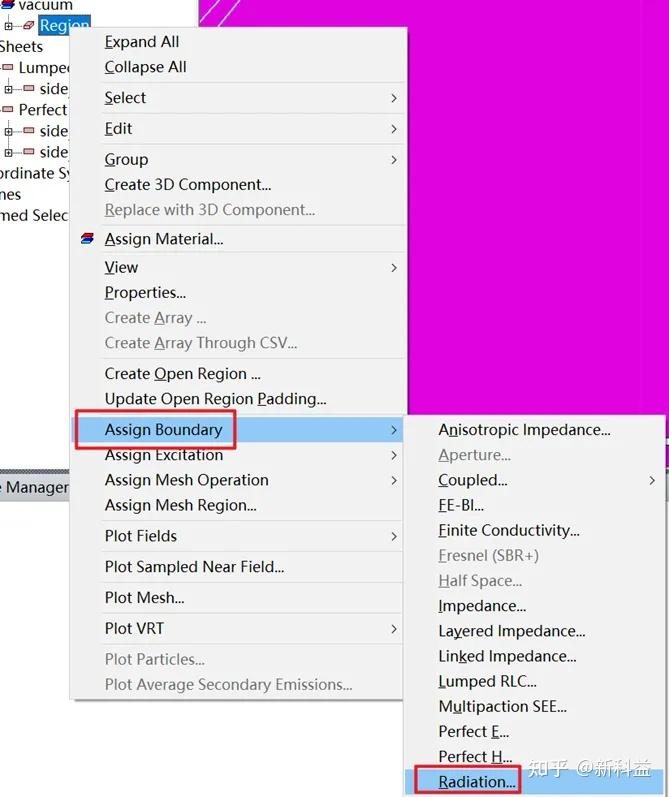

3. 定义仿真求解域，创建一个距离天线四分之波长的空气盒子，并定义为Radiation边界

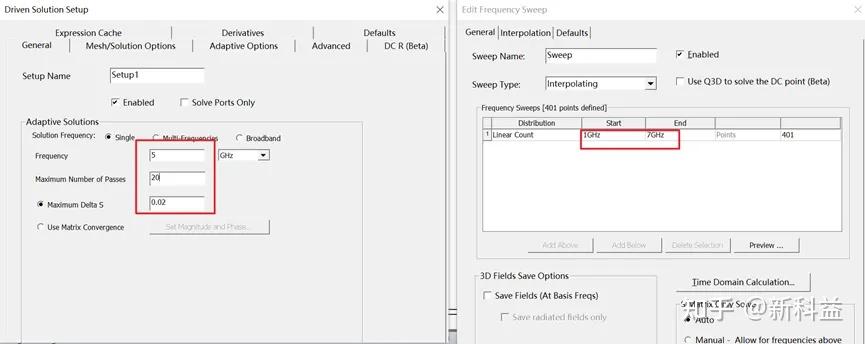

4. 添加求解扫频

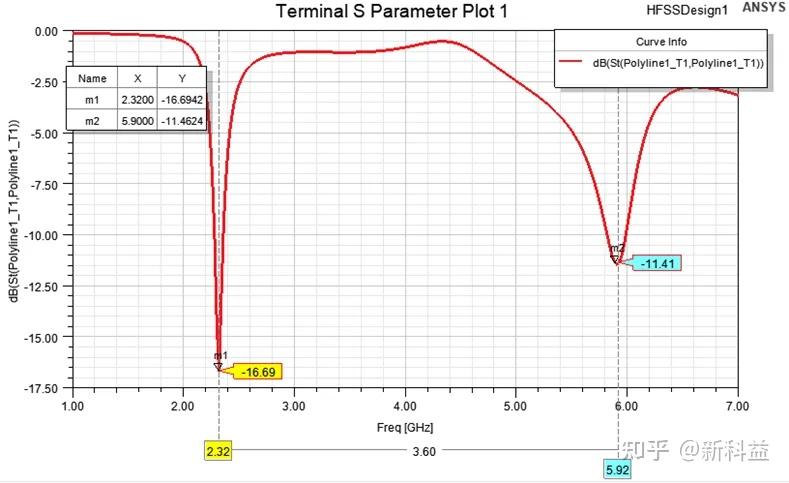

5. 结果查看

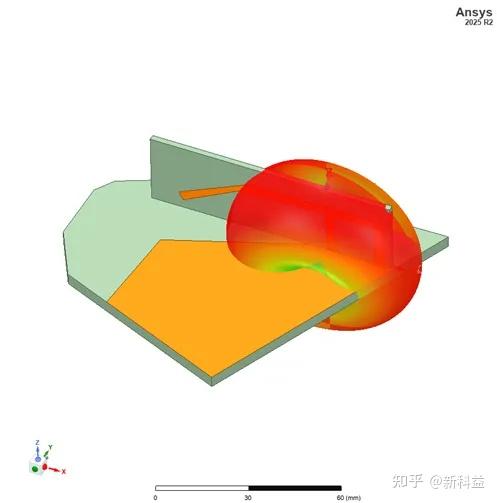

天线的辐射方向图：

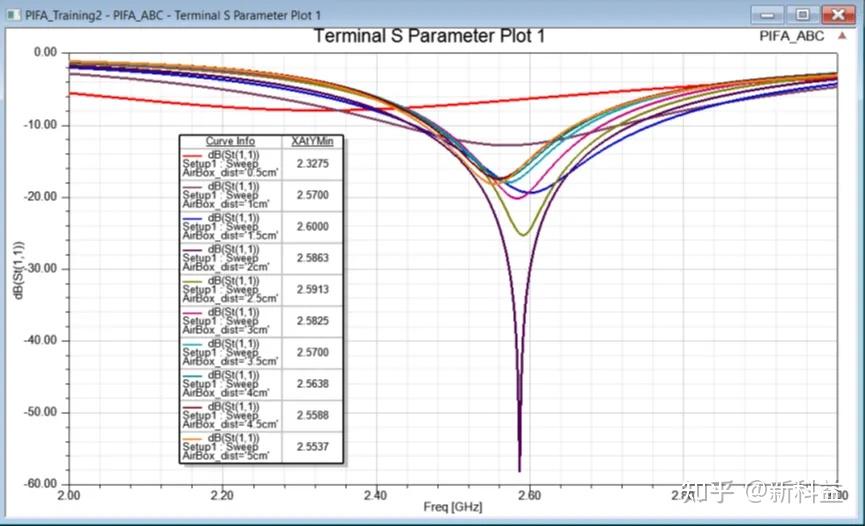

6. 评估不同大小空气盒子的影响：

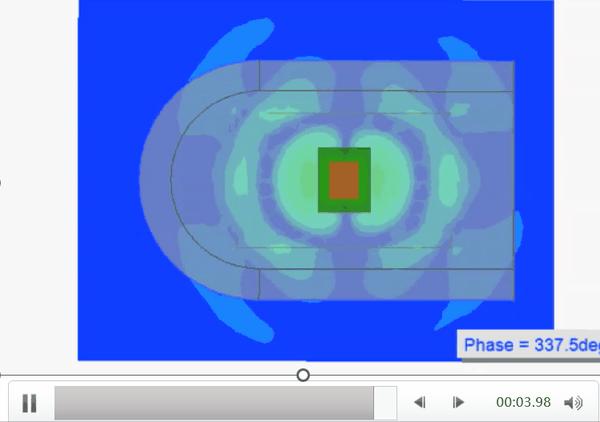

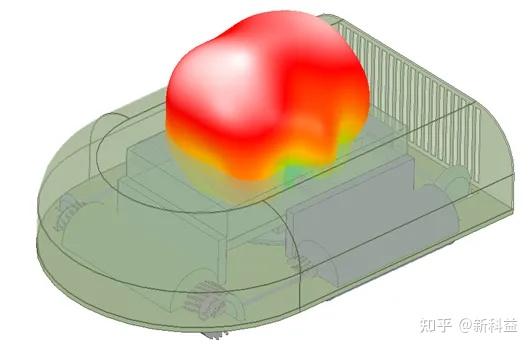

单天线设计完成只是万里长征的第一步，我们可以进行整机评估，分析装机后的效果，整机方向图以及电场分布：

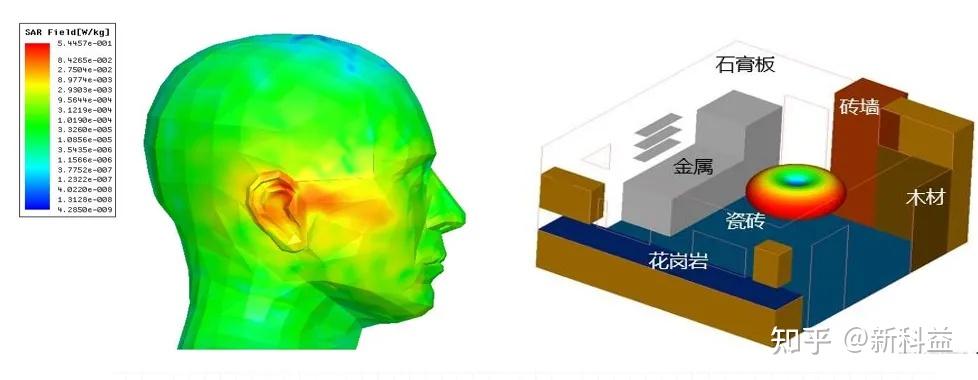

接着继续研究整机布局以及天线的隔离度以及sar的分析，以及模拟整个家居环境：

综上ANSYS HFSS具有：仿真精度高、复杂环境适配强、多天线互耦与EMI 分析能力强、优化迭代快等优势，可在扫地机器人设计阶段完成整机共址、壳体加载、电机干扰等真实工况仿真，大幅减少试板与暗室测试次数，显著提升小型化天线性能与量产一致性。
