在扫地机器人的核心动力系统中，直流无刷电机（BLDC）凭借高效率、低噪音、长寿命等优势成为主流选择，而ANSYS软件则为这类电机的研发提供了从设计到验证的全流程仿真支持。其中：

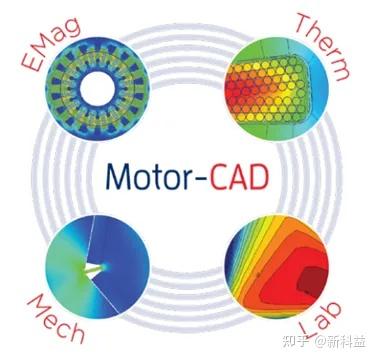

1、ANSYS Motor-CAD 软件致力于电机电磁、热设计软件的开发及应用，一直是电机磁/热/结构以及快速性能评估的领先者，也是全球唯一一款专业的电机热路、磁热双向互耦仿真工具，帮助企业避免在原型机或制造阶段代价昂贵的错误，将设计风险转移到仿真设计评估阶段，从而减少设计时间。
图1
2、ANSYS Maxwell 作为专业的低频电磁场仿真工具，是扫地机器人电机研发的核心平台，它能够精准模拟电机内部的磁场分布、电磁转矩波动、损耗特性等关键参数，帮助工程师在物理原型制造前完成性能优化与风险预判。
图2
在扫地机器人电机的设计初期，工程师可通过Motor-CAD的强大建模功能，快速构建定子、转子、气隙及绕组的几何模型，并定义硅钢片、钕铁硼永磁体、铜绕组等材料的电磁属性。针对扫地机器人电机高转速、低转矩波动的需求，Maxwell的瞬态磁场求解器能够模拟转子旋转过程中的动态电磁行为，输出气隙磁密分布、反电动势波形、电磁转矩曲线等核心数据。例如，通过分析气隙磁密的谐波含量，可优化定子槽型与永磁体结构，有效降低转矩波动，提升扫地机器人运行的平稳性。
图3

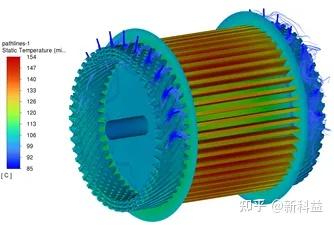

损耗分析是扫地机器人电机仿真的关键环节。Maxwell可精确计算电机运行中的铜损、铁损及永磁体涡流损耗，这些损耗数据不仅是评估电机效率的核心依据，还能作为热源输入到ANSYS Mechanical或Fluent中，进行热-结构耦合仿真。对于扫地机器人这类长时间运行的设备，电机温度过高会导致永磁体退磁、绕组绝缘老化等问题，通过多物理场耦合仿真，工程师可优化电机的散热结构，确保其在复杂工况下的可靠性。
图4
此外，ANSYS的多物理场集成平台Workbench支持电磁、热、结构仿真的无缝衔接，实现数据的自动传递与迭代优化。例如，将Maxwell/Motor-CAD计算得到的电磁力加载到Mechanical中，可分析定子齿的振动响应，结合FFT频域分析识别共振频率，进而通过调整电机结构参数降低运行噪音，提升用户体验。
图5
在扫地机器人电机的研发周期中，ANSYS仿真技术能够大幅减少物理原型的制造次数，缩短研发周期30%以上，同时降低研发成本。通过虚拟仿真验证，工程师可在设计阶段解决90%以上的潜在问题，确保电机在效率、噪音、寿命等指标上达到最优平衡，为扫地机器人的高性能运行提供核心动力保障。
|
