在汽车智能化的浪潮中，抬头显示（HUD）已成为提升驾驶安全性与交互体验的核心配置，但它在车辆集成过程中面临的光学挑战却常常被忽视。当 HUD 系统嵌入车身时，全局旋转会同步影响所有反射镜的姿态，而光学元件的角度偏移不仅会改变光轴位置、生成新的理想标称眼盒，还会直接波及系统的成像指标、光学体积与可视化效果。正是这些复杂的工程痛点，催生了基于专业工具的解决方案——本文内容将以 Ansys Speos 软件为载体，系统拆解车载 HUD 光学设计与仿真的最佳实践，利用speos 工具进行公差分析，HUD的光学元件的旋转可能会产生新的理想标称眼盒位置，因为光轴会发生偏移。系统的各项指标、光学体积以及整体可视化效果都会受到影响。

分析步骤

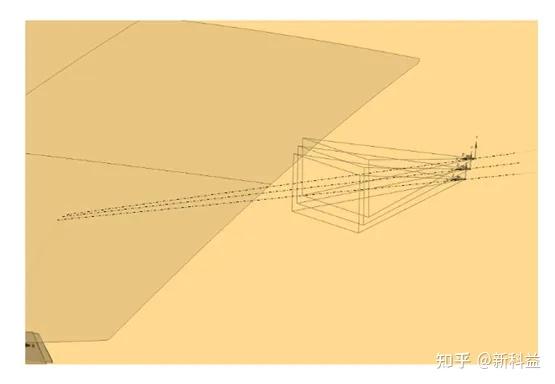

1)将所有反射镜与图像生成单元（PGU）移动至新建组件中

2)激活该组件，在内部创建图像生成单元（PGU），并为反射镜设置 100% 反射率的材质

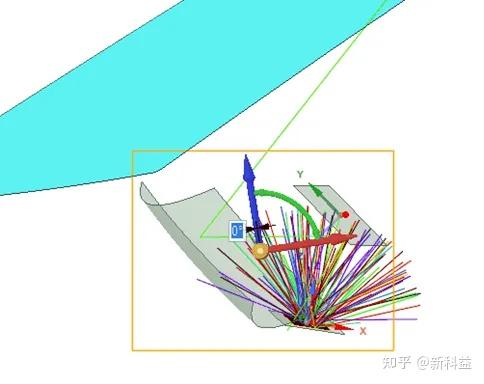

3)旋转操作

4)选中该组件，在「设计」选项卡中点击「移动」

5)选择需要旋转的方向，然后输入旋转角度（单位：度）

交互式仿真

1) 在图像生成单元（PGU）的中心创建一个坐标系，再在最后一片反射镜的中心创建另一个坐标系。随后，你可以在这两个坐标系之间定义一个 “交互式光源”。

2) 创建一个交互式仿真，包含组件中的所有反射镜以及挡风玻璃的内表面（由于需要模拟反射效果，需将该表面设置为 100% 反射率）。

3) 完成设置后，你可以在仿真上右键点击，选择 “导出为几何”，将光线追迹的线条导出到结构树中。

针对车载 HUD 系统的交互式仿真步骤，目的是验证光线从 PGU 出发，经反射镜和挡风玻璃反射后的传播路径。通过创建坐标系和交互式光源，你可以直观观察光路变化；将挡风玻璃设为 100% 反射率，是为了在仿真中模拟理想反射效果，聚焦验证光学结构的合理性；导出光线追迹的几何线条，则便于后续分析与优化。

eyebox设置

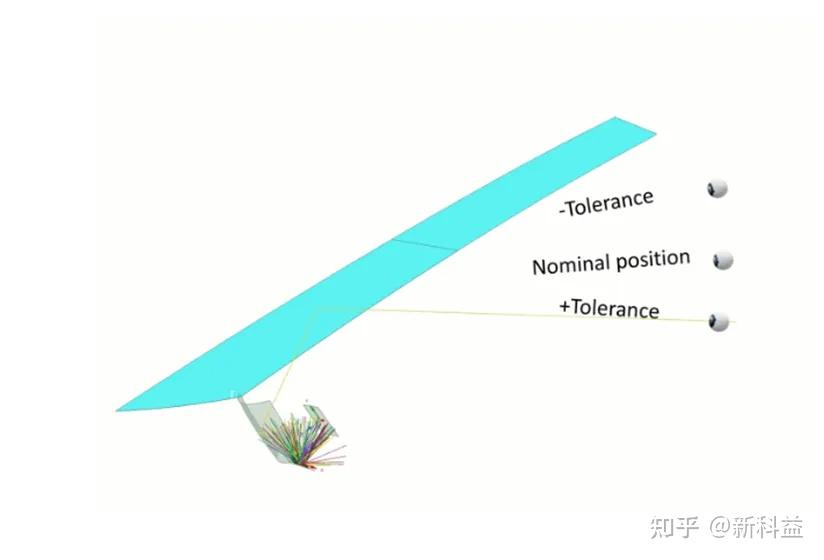

1) 为简化计算，我们假设在交互式仿真生成的新光轴方向上，新眼盒到挡风玻璃的距离保持不变。

2) 在每个新眼盒的中心位置创建一个坐标系，并在该坐标系上创建一个聚焦的辐射度传感器（“观察者”）。

眼盒是驾驶员能够清晰看到 HUD 投影内容的头部位置范围。在交互式仿真生成新光轴后，通过保持眼盒到挡风玻璃的距离不变来简化模型，再在眼盒中心创建坐标系并放置辐射度传感器，目的是精准捕捉该位置的光学辐射强度，从而验证新光轴下 HUD 的可视效果是否符合设计要求。

总结

HUD通过ansys speos公差分析，可以达到有以下优势。

- 保障光学性能稳定性

分析因HUD 集成到车辆中产生的全局旋转，以及各光学元件自身旋转对系统的影响，避免光学轴偏移导致的眼盒位置偏离、视场畸变等问题，确保在制造和装配公差范围内，虚像始终清晰、稳定地呈现在设计的理想位置。

- 优化系统集成适配性

量化公差对 HUD 光学体积、显示效果等关键指标的影响，指导光学元件的安装与调校，让 HUD 在复杂的车辆振动、温度变化等环境下，仍能保持与座舱布局的精准适配，降低因公差累积引发的功能失效风险。

- 支撑工程高效落地

以 Ansys Speos 等工具为载体，建立标准化的公差分析流程，为设计、制造、装配全环节提供数据依据，提前识别潜在的公差冲突，减少后期迭代与试错成本。

- 提升产品可靠性

通过系统性分析公差的连锁反应，从源头规避虚像偏移、亮度不均等视觉缺陷，保障驾驶员在不同工况下都能获得清晰、一致的 HUD 显示体验，提升驾驶安全性。

- 降低全生命周期成本

精准的公差分析可减少过度设计带来的物料浪费，同时缩短研发周期、降低装配返工率，在批量生产阶段也能通过明确的公差阈值提升良率，从而优化整体成本结构。

- 增强设计迭代效率

借助仿真工具快速验证不同公差方案的影响，工程师可更高效地权衡性能与成本，推动 HUD 系统从原型到量产的快速转化。
