作为仿真工程师，您是否因为仿真设置和计算过于耗时、数据驱动设计迭代的不足而影响了进度？
作为设计工程师，您是否因为热仿真门槛过高，无法迅速评估散热效果而感到困扰？
随着电子设备的日益小型化和高集成化，热管理已成为保证设备性能和可靠性的关键。传统的仿真方法通常需要较长时间的求解过程，而且往往依赖大量的样机实验，这不仅延长了设计周期，还增加了成本。
Ansys Discovery，作为一款实时仿真工具，帮助工程师快速评估散热效果，探索优化空间。本文通过电子设备热管理的应用案例，展示了Ansys Discovery 在自然散热与风扇强制对流冷却两种应用场景中的优势，突出其友好的操作界面、快速求解能力、高效迭代及强大的多物理场耦合功能。
/仿真目标与功能优势
本文重点介绍了 Ansys Discovery 在电子设备热管理中的关键特点，尤其是其如何利用强大的功能实现高效且精准的热仿真。这些功能包括：
• 内外两种流场的建立
• 多物理场耦合
• 局部与全局精度控制
• 轻松更改设计，快速验证设计变更对性能的影响
•Ansys Discovery 通过实时仿真技术，帮助工程师在设计初期便能迅速得出精准的热分析结果，为设计优化提供数据支持。
/仿真设置与操作步骤
1.自然散热仿真（无风扇、无机箱）

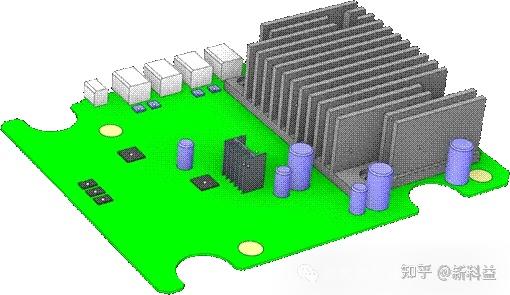

首先，导入电子设备的 3D 模型，包括机箱、PCB、芯片、锡焊、散热片和电容组件。
材料设置(来自Discovery材料库)：
PCB：环氧树脂/玻璃纤维，FR-4.0（Df > 0.02 at 10GHz）
芯片：纯硅
机箱：ABS 塑料（高冲击）
锡焊：锡铅合金（60-40）
散热片：纯铜C10100，硬
电容：铝合金，6061，T6

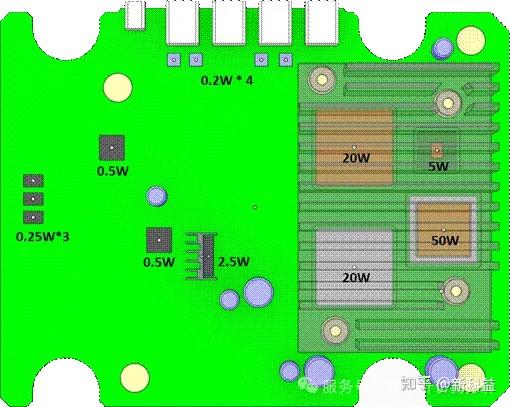

热源设置：
创建流体域
我们采用两种自然对流散热设置方法：
a)一种方法是只给几何表面添加对流换热系数。这种方法计算量较小，适用于流场简单且对精度要求不高的情况，能够快速估算散热效果。
b)另一种方法是创建流场并赋予空气属性。这种方法精度较高，适合处理复杂几何和流动情况，能够捕捉局部流动和温度梯度，但计算量较大，需更多的计算资源和时间。

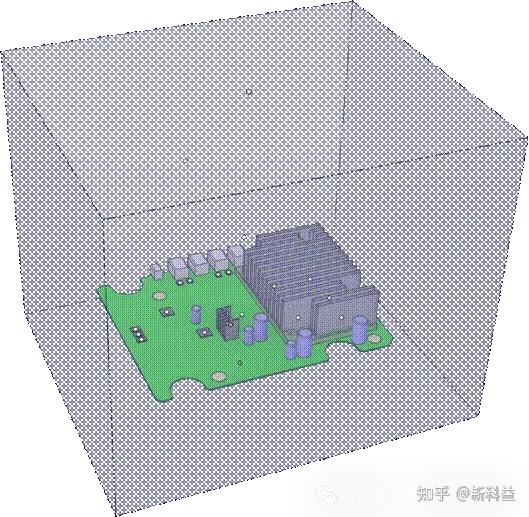

在此案例中，我们采用了第二种方法，使用 Discovery 中的Prepare-Enclosure 工具生成外部流场，如下图所示，模拟开放表面，并启用重力选项。
局部精度控制：

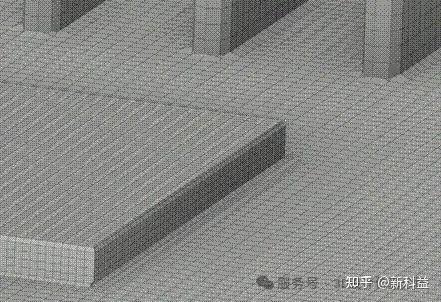

在 Discovery 中，体像素（Voxel）会根据显卡性能自动分配 Fidelity（保真度）。对于精细结构或小尺度几何，需检查并调整其Fidelity 值，并确保其不超过最小几何尺度的1/2。例如，芯片的最小尺度为其厚度，因此在仿真时，需为1mm 厚的芯片设置 Fidelity 值，确保其小于0.5mm，以确保仿真结果的准确性。
自动生成必要的接触与界面：
Discovery可以自动识别接触类型与生成流固界面，因此无需额外操作步骤即可求解与分析。

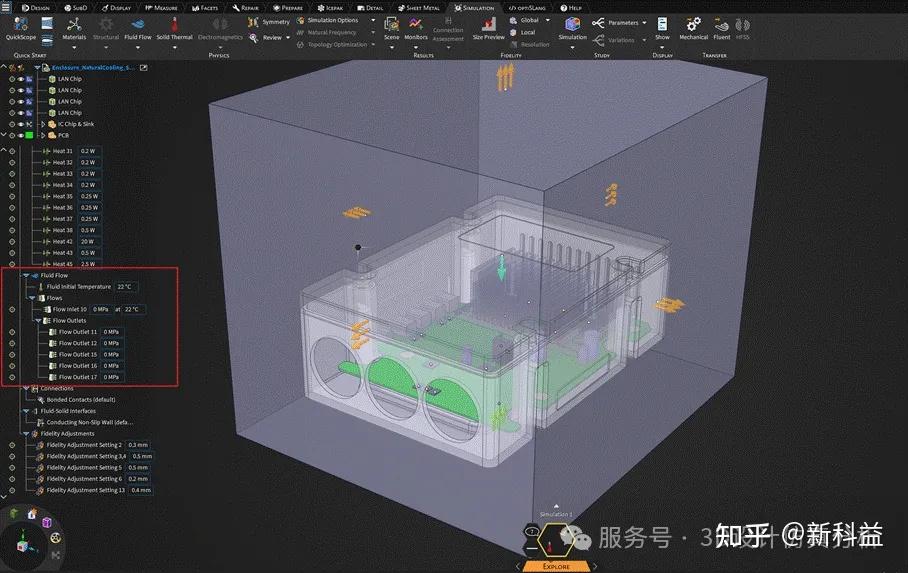

完整操作界面及设置如下图所示。
仿真结果分析：

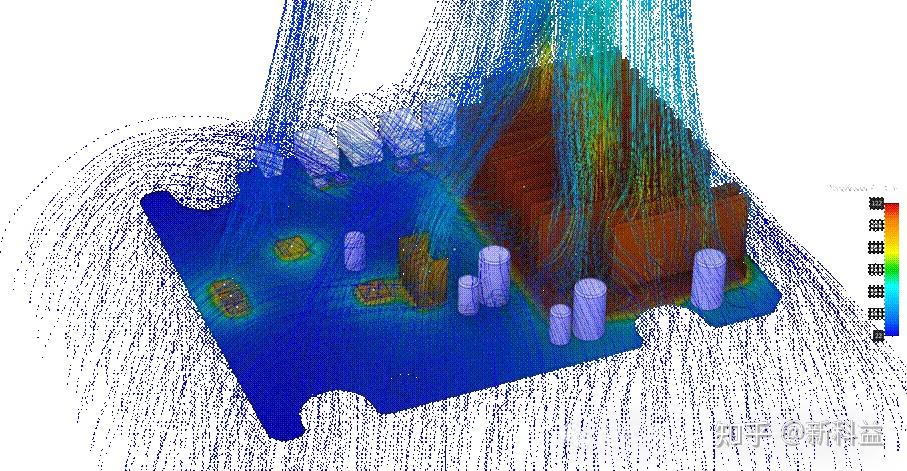

在自然对流条件下，芯片的最高温度达到了 122℃，表明自然散热效果有限。

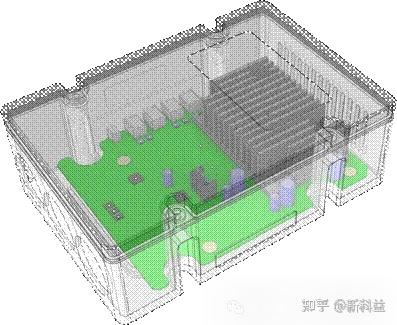

2.强制对流冷却仿真（带机箱，风扇主动散热）
创建流体域

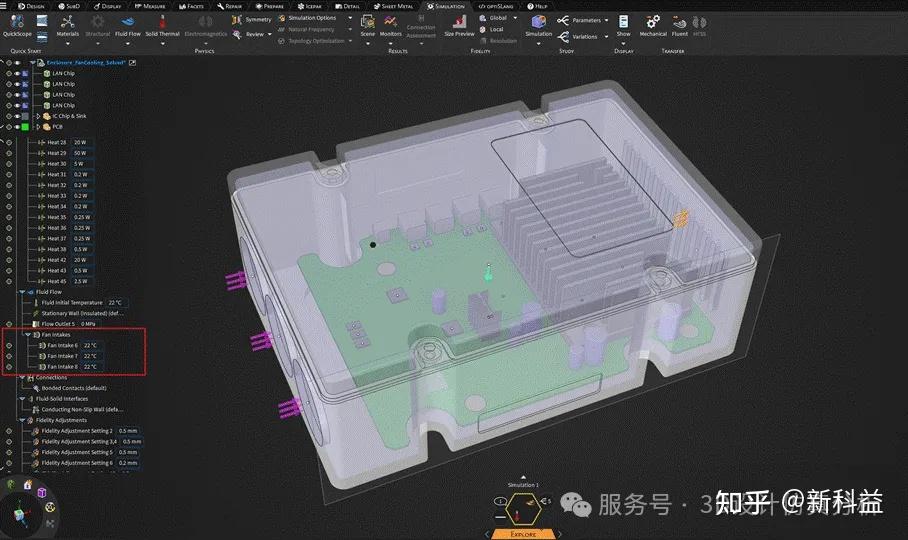

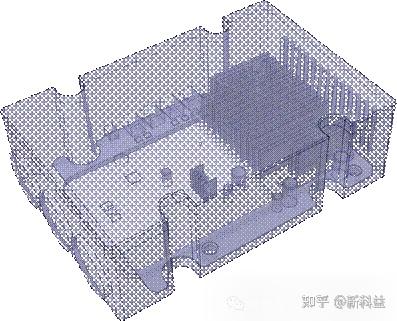

为仿真加入机箱模型后，流体域通过 Prepare-Volume 工具快速创建，确保环境流场正确生成。

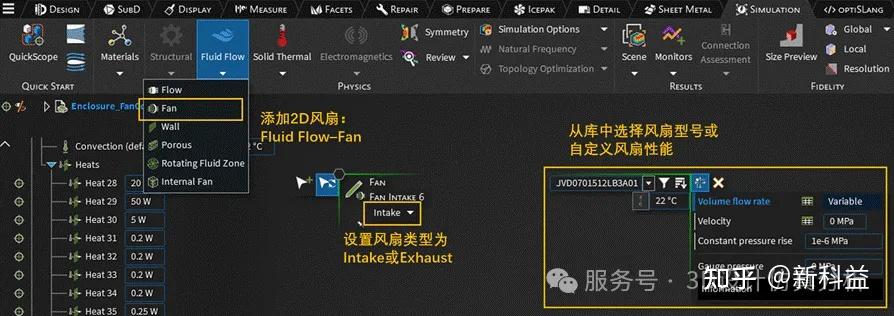

边界条件：
局部精度控制：
与自然散热仿真相同，我们在强制对流冷却仿真中使用了精细网格划分，确保仿真结果精确。
仿真结果分析：

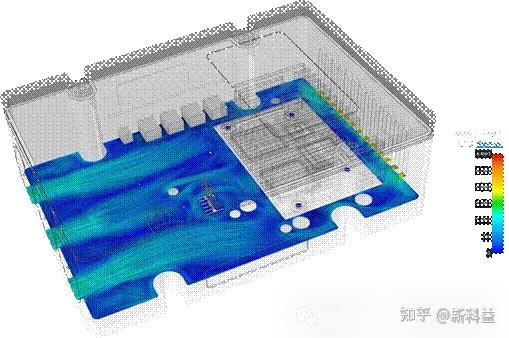

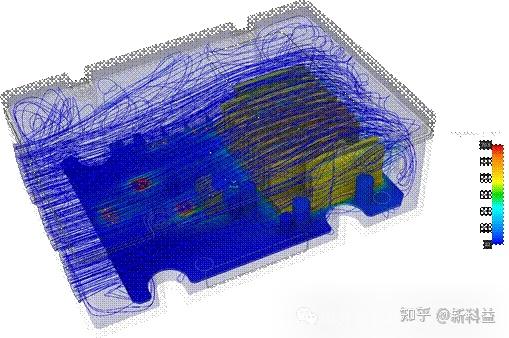

如下图所示，在引入风扇后，芯片的最高温度降至 70.5℃，明显提升了散热效果。
3.散热片高度快速优化迭代

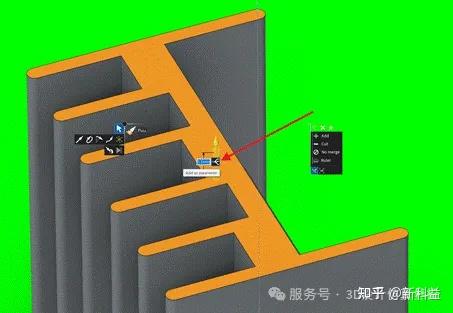

在风扇强制对流冷却仿真中，如果 PCB 上的 IC 芯片需要优化散热片高度，我们可以通过 Ansys Discovery 的参数化优化功能，创建参数并快速进行迭代优化。

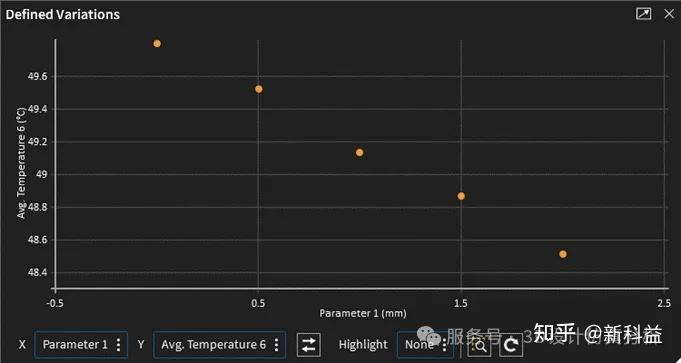

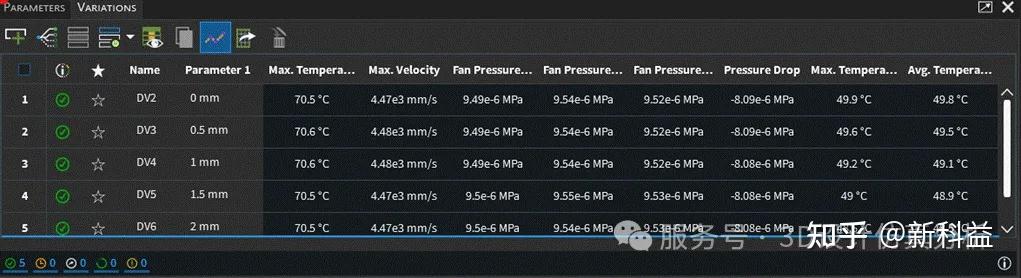

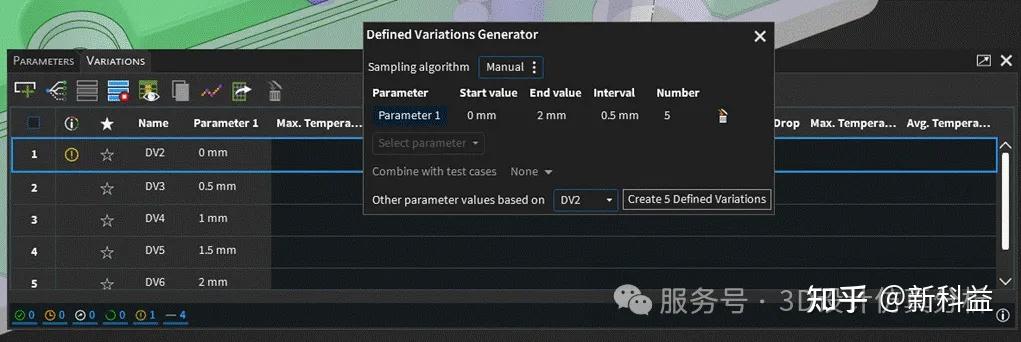

通过 Parameter Study –Variations，我们可以通过手动调整或拉丁超立方采样法生成不同的散热片高度（如 0mm、0.5mm、1mm、1.5mm、2mm），并使用 Simulation-Monitor 工具观察 IC 芯片的平均温度变化，从而帮助工程师迅速识别出最佳散热方案。迭代结果如下所示。
/ 仿真结果与分析
a)自然散热仿真结果
在自然散热条件下，热源区域温度较高，特别是在散热片附近，温度上升较快。由于缺乏强制气流，热量传导较慢，散热效果有限，尤其是高功率设备，温度可能超过安全范围。
结论： 自然散热适用于低功耗设备，但对于高功率设备，其散热效果不足，需要更高效的散热方案。
b)强制对流冷却仿真结果
引入风扇后，设备的温度显著降低，尤其是散热片区域。风扇帮助加速热量传递，显著提高了散热效率，确保设备温度保持在安全范围内。
结论： 风扇冷却显著提高了散热效率，适用于高功率设备，确保设备稳定运行。
c)优化迭代结果
通过调整散热片高度进行优化，发现散热片高度增加能够显著降低芯片温度。通过 Parameter Study 和自动化迭代，快速获得最佳散热片配置，优化设计过程。
结论： 散热片优化有效降低芯片温度，Ansys Discovery 的自动化优化功能以及强大的计算效率大大提高了设计效率，缩短了迭代周期。
/ 总结
作为一款实时仿真工具，Ansys Discovery 通过快速求解和精确的局部精度控制，帮助工程师在设计初期快速评估电子设备的散热方案，并进行多次设计迭代优化。其易用性和强大的多物理场耦合特性使得复杂的热管理问题得以快速解决，支持工程师在“Shift Left”设计理念下进行高效的热管理仿真。
通过自然散热与强制对流冷却两种工况的仿真案例，Ansys Discovery 展现了其在不同散热方案下提供实时反馈、优化设计决策的能力，确保电子设备始终运行在最佳温度范围内。其强大的功能使得Ansys Discovery 成为现代电子设备热管理仿真不可或缺的工具。
