功能描述：在使用AEDT进行仿真工作中，涉及到使用保密模型且不影响仿真工作正常开展，需要使用到加密功能。

图1

• 功能要求：
  创建加密模型；
  传递其他用户不会泄露模型信息；
  传递激励信息；
  其他用户可以正常仿真；


应用方法：

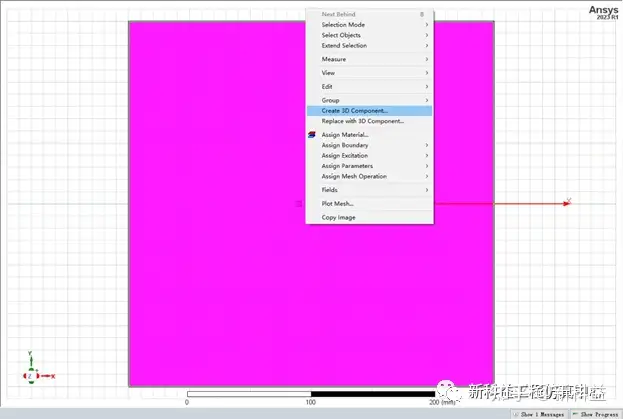

1）模型保密方用户选中已有AEDT工程文件中的几何模型，需要添加一个展示的虚拟轮廓，可以赋真空材料。在该轮廓以及所要几何模型选中状态下鼠标右键，选中Create 3D Component...：

图2

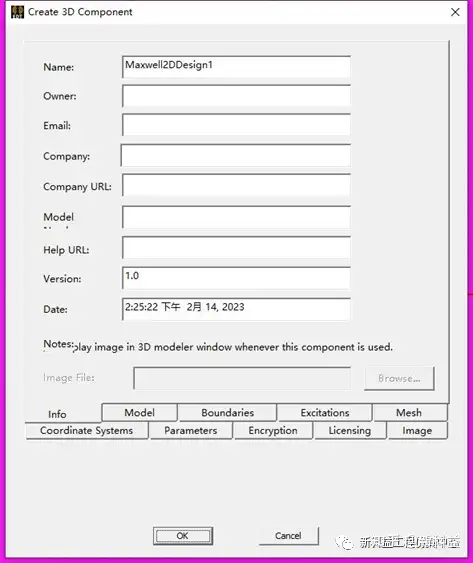

2）在弹出的小窗口中编辑模型信息：

图3

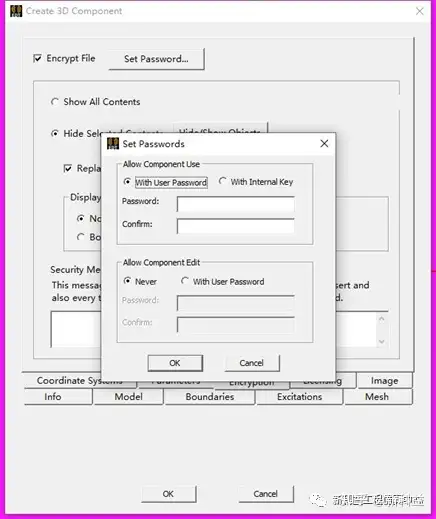

3）点击Encrypt标签栏，勾选Encrypt File，弹出密码窗口：

图4

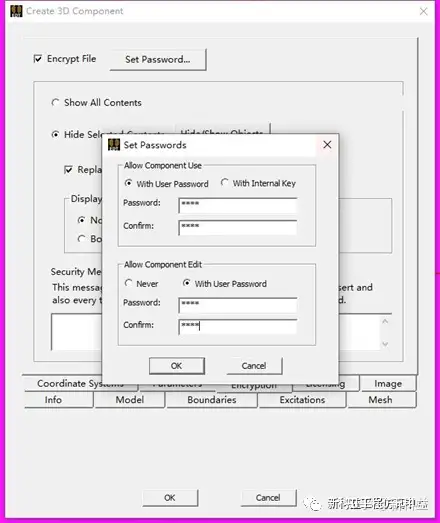

4）填写密码，上方为仿真使用方用户模型使用密码，下方为保密方用户模型修改编辑密码：

图5

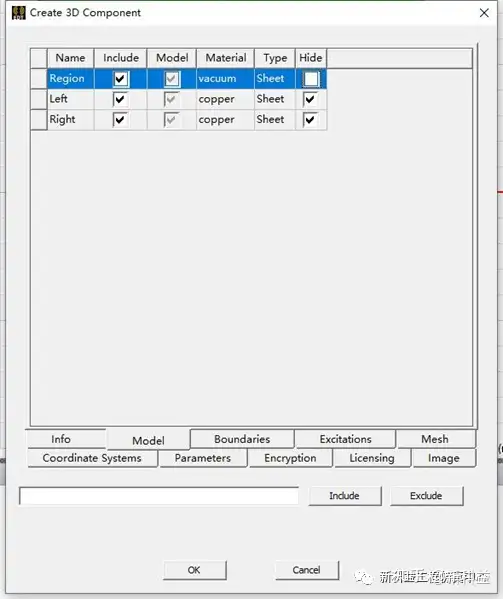

5）选择Model标签栏，将外轮廓几何体取消Hide，需保密几何体保持勾选Hide：

图6

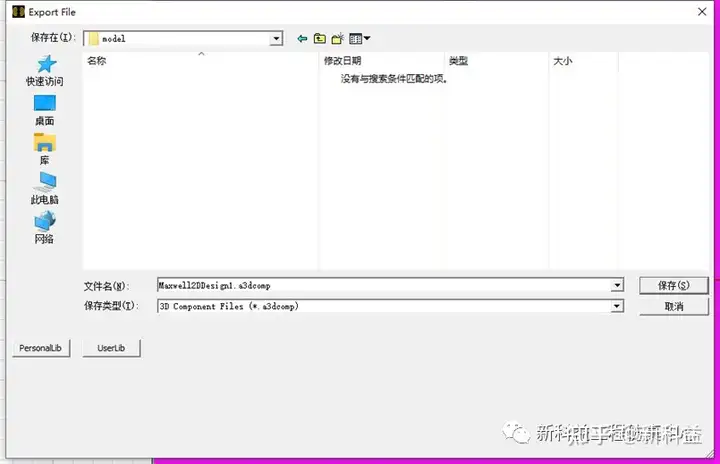

6）点击OK，保存为a3dcomp格式文件：

图7

模型使用方打开方法。

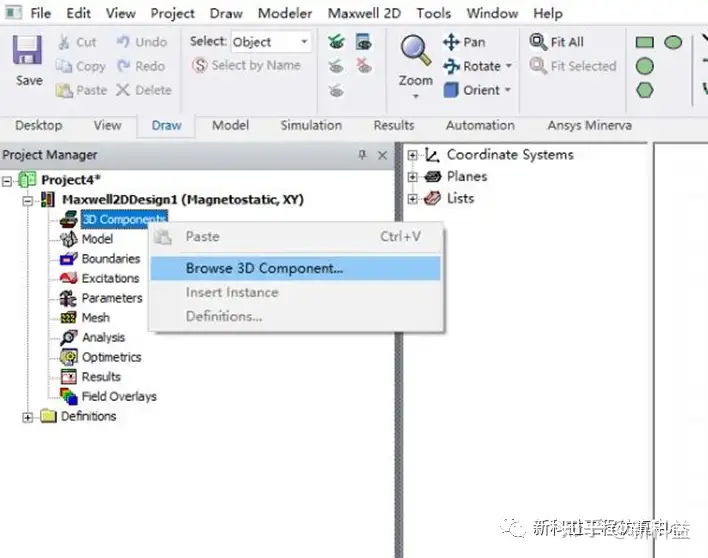

1）在工程栏右键3Dcomponent——Browse 3D Compinent，选中保密a3dcomp格式文件：

图8

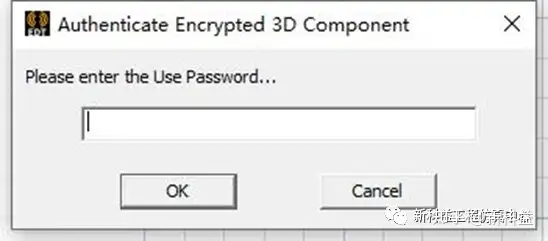

2）输入第一组密码：

图9

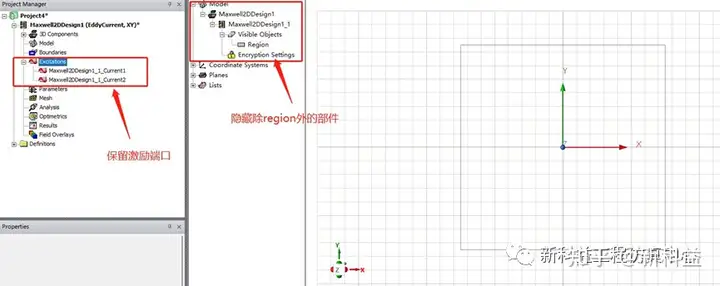

3）得到保留激励端口的几何模型：
