所有圆弧移动命令都使用 圆弧 参数。然而，因为控制器之间布局方法的不同，支持 圆弧插补时，必须定义表示一段圆弧的具体方法。

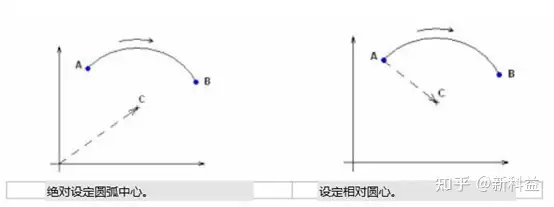

圆心坐标，圆心 X、圆心 Y和圆心 Z，可以定义为:

• 在绝对坐标系中
• 相对/增量圆弧起始点

圆弧起点 X、圆弧起点 Y、圆弧起点 Z 定义圆弧起始点. 这个点与上一个移动的终点相同，所以在 NC 输出中通常不使用。

当他们在圆弧插补中使用时，X、Y、Z 定义圆弧的终点

Arc Plane Mode设置控制器的平面识别码。Autodesk制造后处理器实用程序计算参数的正确值(实际的弧平面)。只需要将此参数添加到圆弧插补块中，就可以将其写出来。

Arc Axis Vector X, Arc Axis Vector Y, Arc Axis Vector Z包含弧平面的法向量。它们与支持任意平面中的轴的机器控制器一起使用。它们通常不需要用于圆弧插补输出。

Arc Radius包含圆弧半径值。

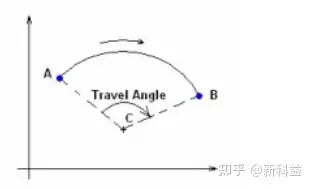

Arc Travel Angle包含圆弧角。圆弧角是指向圆弧中心到圆弧起点和终点的矢量之间的角。圆弧角表示工具沿圆弧移动时的路径。当方向为逆时针时为正，当方向为顺时针时为负。

圆弧张角，值可以输出到某个 NC 程序中。

Motion Mode用于弧线和快速移动和线性移动命令。模式是从CLDATA中的相应标记设置的。您必须在参数属性中为每个模式设置适当的机器值(要显示属性，请在命令中选择块运动模式)。参数属性将显示在Item properties中)。

刀具补偿模式在开始工作动作前添加此参数。Mode是从CLDATA中的相应标记设置的。您必须在参数属性中为每个模式设置适当的机器值(要显示属性，请在命令中选择块切割机补偿模式)。参数属性将显示在项目属性中)。

进给速度设置的进给速度从 CLDATA 中的相应标记. 你必须指定适当的前缀的参数属性（要显示的属性，在命令中选择的程序段进给速率. 参数属性将显示在项目属性）。

示例：

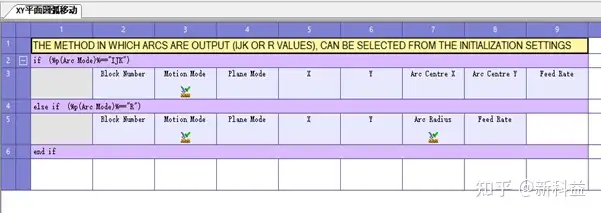

海德汉控制器

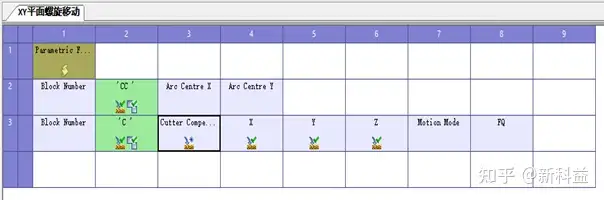

Fanac控制器

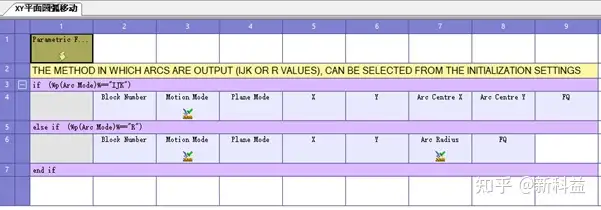

SIMENS控制器
