导语：随着新能源汽车、轨道交通和工业变频器的快速发展，IGBT 功率模块的热管理问题日益成为制约系统可靠性和功率密度的核心瓶颈。本文以一款液冷变频器为研究对象，介绍如何在 ANSYS Electronics Desktop（AEDT）平台的 Icepak 模块中，开展从几何建模、网格划分到稳态/瞬态仿真的全流程 3D 共轭传热（CHT）分析，供广大工程师参考借鉴。

一、工程背景

在功率电子领域，绝缘栅双极型晶体管（IGBT）作为电能变换的核心器件，随着功率密度的持续提升，IGBT 结温控制成为影响器件寿命与系统可靠性的关键因素。

传统风冷散热方案在高功率密度场景下逐渐面临散热能力不足的挑战。液冷散热凭借其优异的换热系数和紧凑的结构，成为大功率变频器、电动汽车电驱系统和储能变流器的主流散热解决方案。

然而，液冷系统的设计涉及流体动力学、传热学和结构力学的多物理场耦合，单靠经验设计难以兼顾散热效率与流动阻力的最优平衡。三维共轭传热仿真（3D Conjugate Heat Transfer, CHT）能够精确捕捉流道内的流速分布、温度场和压降特性，为工程师提供全面的热设计依据。

本案例基于 ANSYS AEDT Icepak 平台，对一款包含三组 IGBT 功率模块的液冷变频器进行稳态与瞬态热仿真分析，完整演示工业级液冷散热仿真的全流程方法。

二、工况描述

2.1 功率模块核心部件以及材料说明

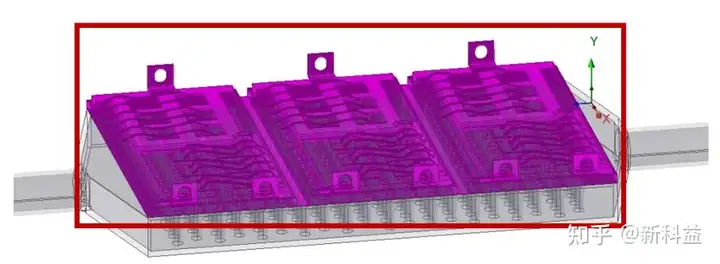

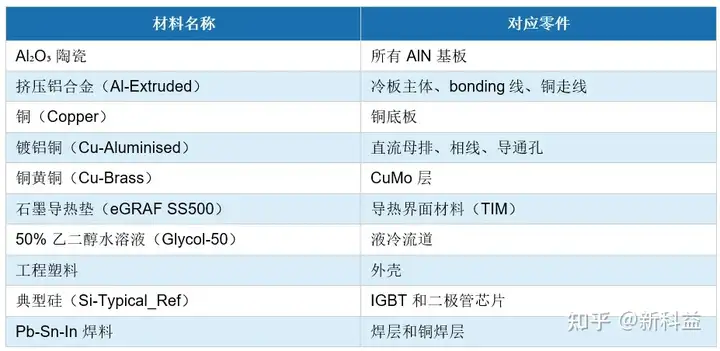

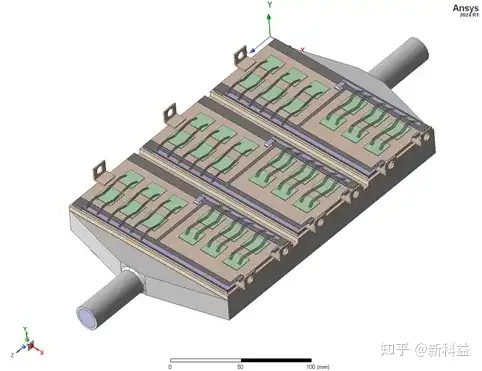

本仿真对象为包含 3 个功率模块的液冷变频器，每模块集成 6 颗 IGBT 和 6 颗续流二极管，配套铜底板、AlN 陶瓷基板、导热界面材料（TIM）、铜钼散热层等多层结构。各层材料属性如下表所示：

2.2 热耗设置与关键参数

功率器件的热耗加载情况如下：

• 每颗 IGBT：80 W（3模块 × 6颗 = 18颗，合计 1440 W）
• 每颗二极管：100 W（3模块 × 6颗 = 18颗，合计 1800 W）
• 系统总功率：3240 W

提示：入口温度65°C 代表了典型电动汽车热管理系统在高温工况下的冷却液温度，属于较为苛刻的热边界条件，有助于验证热设计裕量。

2.3 仿真类型

本案例包含三种仿真模式：

• 稳态仿真（Steady State）：分析恒定功耗下的最终热稳定状态，获取器件最高结温和流场分布；
• 瞬态仿真（Transient）：在稳态结果基础上叠加随时间变化的功率剖面，分析器件温度的动态响应过程。
• 电热双向耦合（coupling）：母排和bonding线的焦耳热损耗，考虑电导率随温度变化对焦耳热的影响，以及对温度结果的影响。


三、实施过程

3.1 几何建模与材料赋值

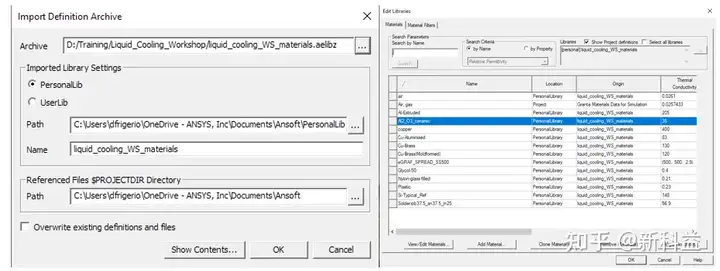

仿真从 STEP 格式的 CAD 几何文件导入开始。在 AEDT 中打开 Icepak 设计，导入 inverter_geometry.step 文件后，通过自定义材料库（.aelibz）将各器件的准确热物性参数赋给对应零件。

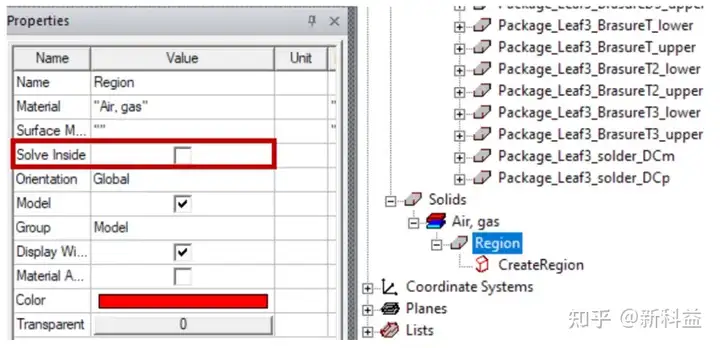

空气域设置为'不参与求解'（Solve Inside 关闭），以简化模型、缩短计算时间。这在液冷为主要散热路径的场景下是合理的工程近似；如需更高精度，也可将空气域纳入计算。

3.2 边界条件施加

热功耗边界：对每颗 IGBT 和二极管单独施加 Block 热源条件，确保热耗精确分配至每颗芯片。

流体边界：

• 入口：质量流量入口，0.13525 kg/s，温度 65°C；
• 出口：压力出口，保持默认自由开口条件。

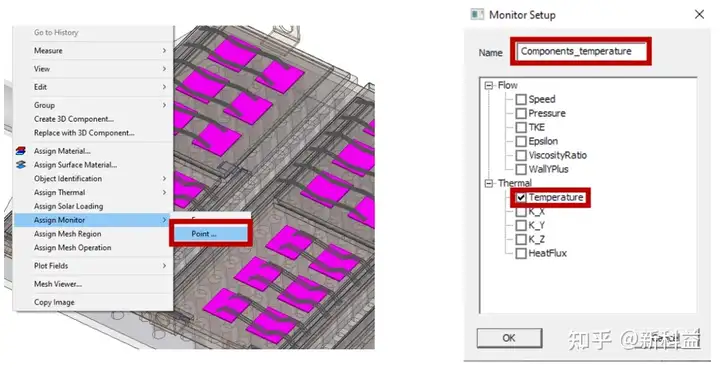

监控点设置：在所有 IGBT 和二极管上设置温度监控点（Components_temperature），在出口面设置质量流量监控（Outlet_MassFlow），用于实时跟踪仿真收敛状态。

3.3 网格策略

液冷仿真对网格质量要求较高，本案例采用分层细化策略：

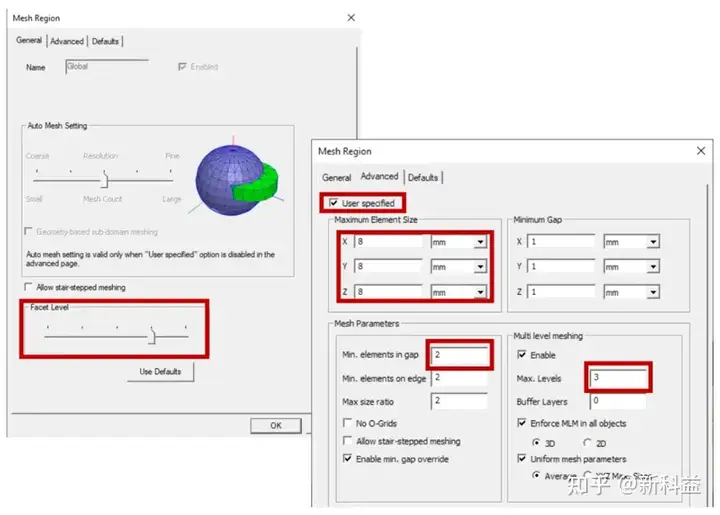

全局网格：

• 表面分辨率等级：4 级
• 最大单元尺寸：8 mm（X/Y/Z 方向）
• 间隙最小单元数：2，最大精化层级：3

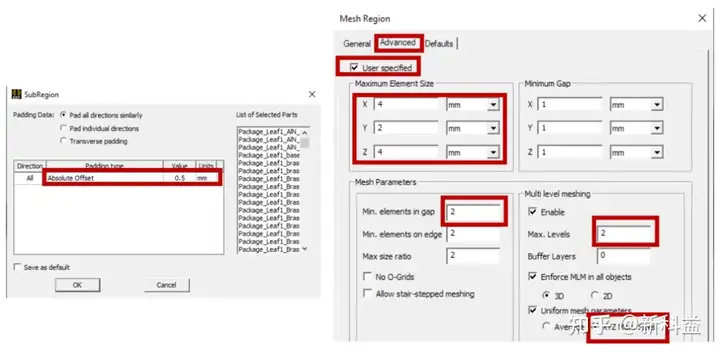

功率模块局部加密：

• 绑定偏移量：0.5 mm
• 模块区域最大单元尺寸：X/Z 方向 4 mm，Y 方向 2 mm
• 芯片及bonding线进一步细化：级别 3~4

液冷流道专用网格（Fluent_Mesh_Import）：

• 最小网格尺寸：1.5 mm
• 最大网格尺寸：6 mm
• 边界层第一层高度：0.05 mm（精确捕捉近壁面对流换热）

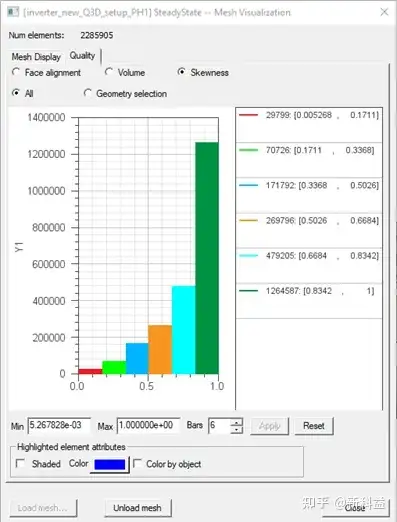

• 最终网格总量约 220 万个单元

提示：在液冷仿真中，使用 Fluent 网格导入技术处理液体流道是提升精度的关键手段。精细的边界层网格能够准确预测流道壁面的对流换热系数，保证温度预测的可靠性。

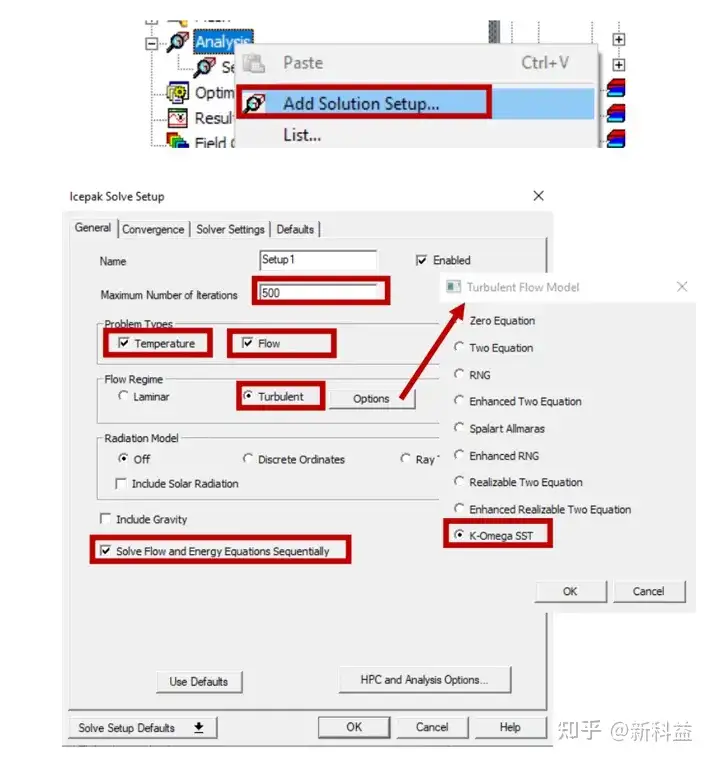

3.4 求解器设置（稳态）

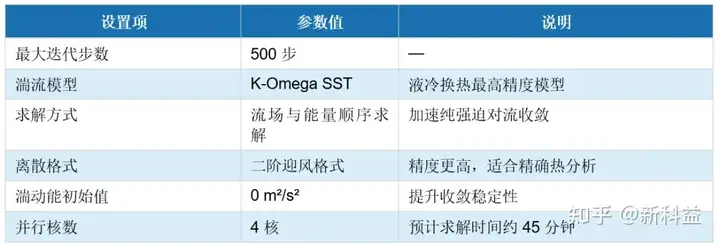

求解器配置如下：

3.5 瞬态仿真配置

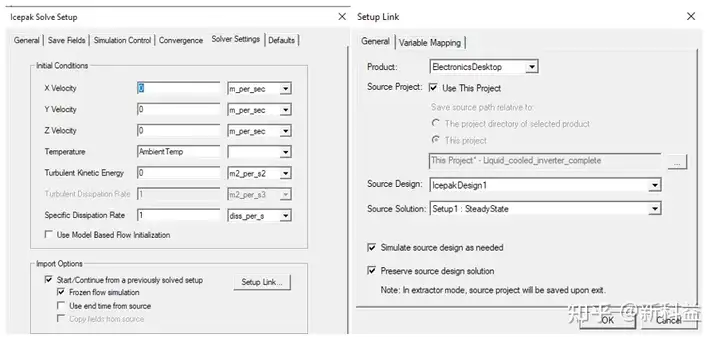

瞬态仿真以稳态结果为初始条件重启，主要配置如下：

• 导入外部数据集：power_profile.tab（功率随时间变化曲线）和 timestep.tab（可变时间步）；
• IGBT 和二极管热功耗均开启瞬态变化，参数 S0 分别为 80 W 和 100 W；
• 启用[冻结流场（Frozen Flow）]选项：流场固定，仅求解能量方程，大幅缩短计算时间（约 20 分钟）；
• 全场数据逐步保存，支持任意时刻的完整后处理。

四、结果分析

4.1 稳态温度场

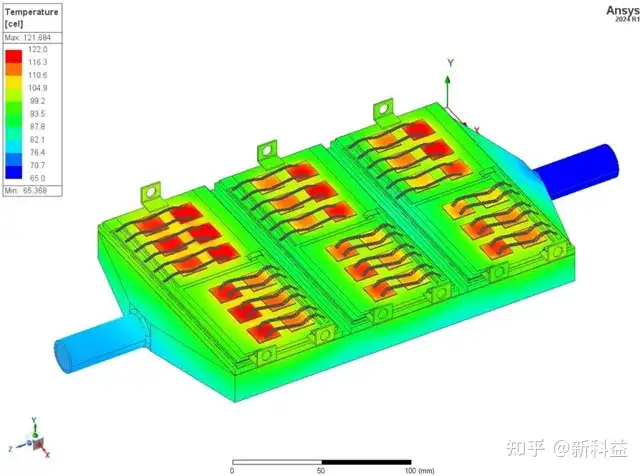

仿真完成后，通过全模型表面温度云图直观呈现整个变频器的热分布状态。主要发现如下：

• IGBT 和二极管为主要热点区域，最高温度出现在靠近液冷流道进出口位置的模块上；
• 导热界面材料（TIM）层两侧存在明显的温度梯度，是热阻的重要来源；
• 铜底板将芯片热量均匀扩散至冷板，冷板有效降低了整体热阻；

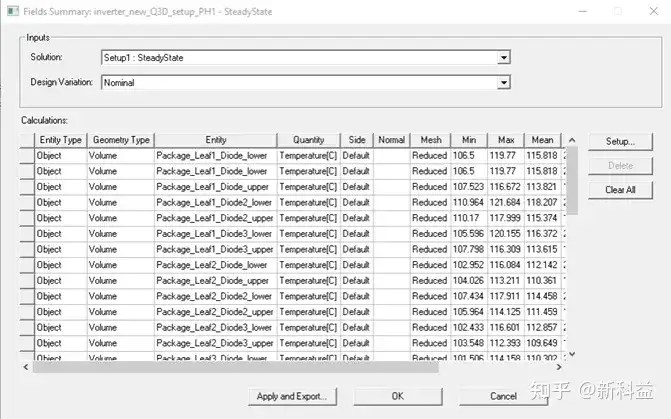

• 通过 Fields Summary 导出各芯片温度汇总表，可精确评估每颗器件的热裕量。

4.2 流场与压降分析

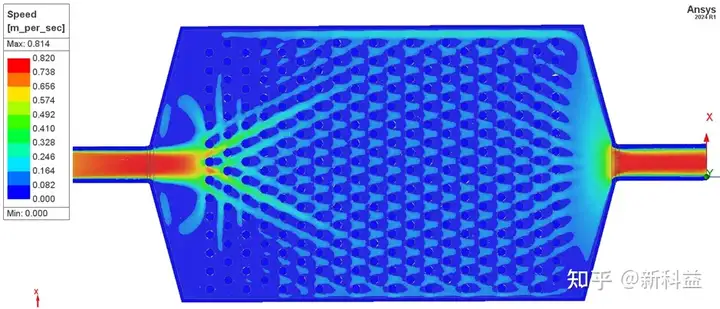

在液冷流道截面上创建速度云图，展示冷却液在流道内的速度分布：

• 速度分布呈典型的管道流特征，流道中心流速高、近壁面流速低；
• 边界层细化网格保证了近壁面对流换热系数的准确捕捉；

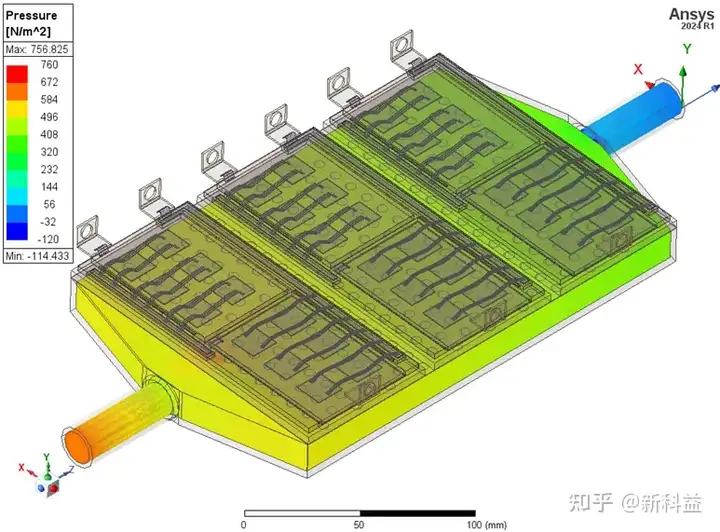

• 压降分析揭示了流道进出口压差，为水泵选型和系统压降预算提供依据。

4.3 瞬态温度响应

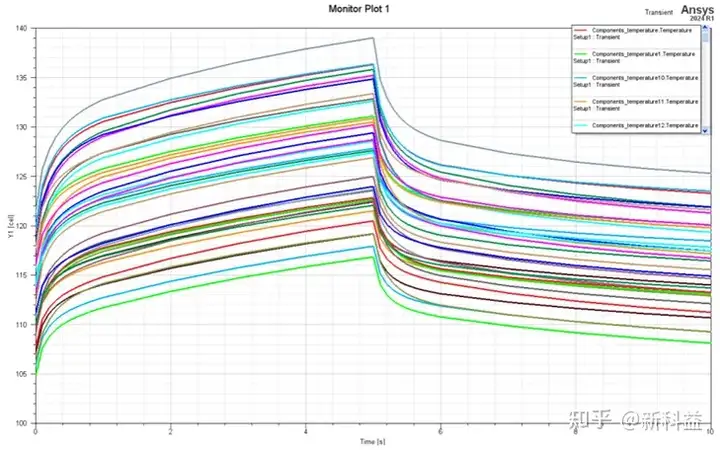

各 IGBT 和二极管的温度响应曲线随功率波形变化，清晰展示热时间常数特性：

• 在功率阶跃激励下，结温快速上升，冷板温度滞后响应，体现了热容的缓冲作用；

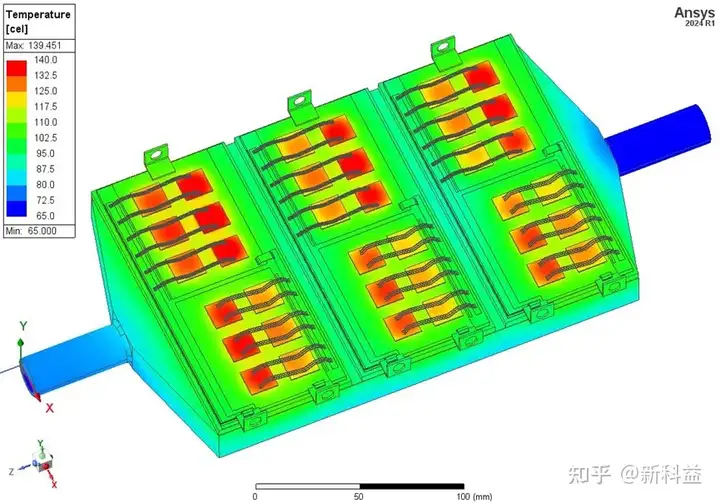

• 5 秒时刻的温度云图截面可直观对比瞬态与稳态的温度分布差异，瞬态5s时刻下最高温度为139.45℃，稳态下的结果为121.68℃；
• 收敛残差呈现瞬态仿真典型的[锯齿形]波动，各步均达到收敛标准。

4.4 Q3D–Icepak 电热耦合（双向耦合）

本案例还提供了 Q3D–Icepak 双向电热耦合的进阶方法：

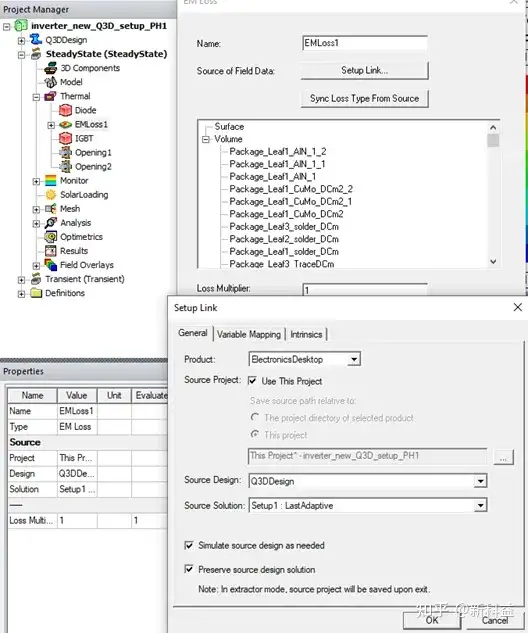

• Q3D 提取母排和bonding线的焦耳热损耗，以 EMLoss 热边界的形式映射至 Icepak；
• 开启双向耦合（3 次迭代），同步计算电导率随温度变化对焦耳热的影响；

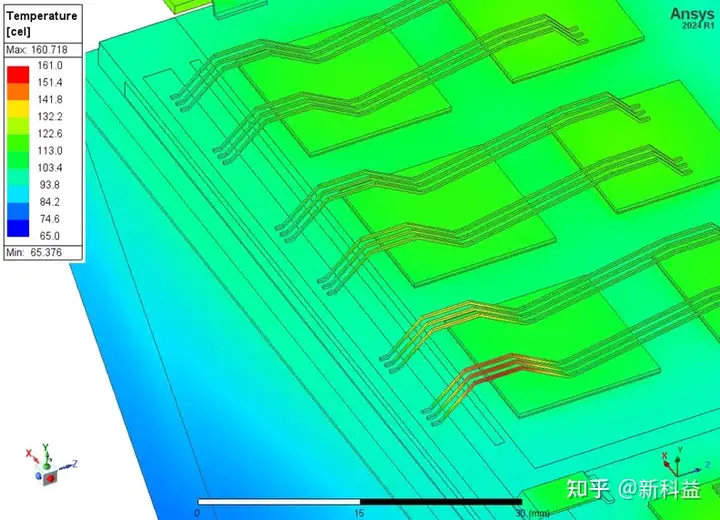

• 结果：bonding线区域出现新的温度热点（因焦耳热叠加），最高达到了160.72℃，整体温度分布更接近真实工作状态，验证了纯热仿真在忽略导体发热时的局限性。

五、总结与工程价值

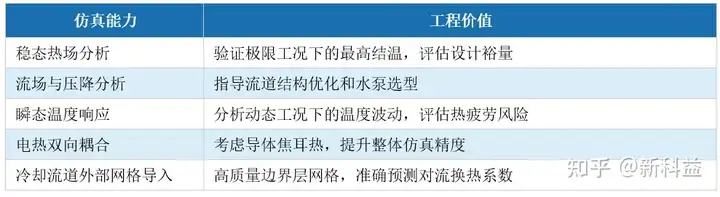

本案例完整演示了在 AEDT Icepak中对功率模块液冷散热进行全流程 3D CHT 仿真的标准方法，各仿真能力及其工程价值汇总如下：

对于新能源汽车电驱系统、储能变流器、工业变频器等功率密度持续提升的应用场景，基于 AEDT Icepak的液冷仿真方法论可在产品设计阶段快速迭代热方案，有效缩短开发周期，降低样机测试成本。
