传动系统NVH分析受到前所未有的重视，其根本原因在于从内燃机到电驱动的动力革命。随着电动化的快速发展，用户对"静谧驾乘"的极致追求、各国政府日趋严格的噪声法规，以及电驱动独特的声学特性，共同构成了这一市场的核心驱动力。

-电动汽车：取消了发动机的掩蔽效应后，电驱总成（EDU）的齿轮啸叫（Whine）和敲击（Rattle）噪声成为主要的、令人反感的噪声源，直接影响驾乘品质和品牌高端感。

-高端装备与风电：高精度机床、直升机传动系统、大功率风电齿轮箱等，对传动平稳性和振动有极致要求，NVH性能直接关联可靠性与寿命。

-消费电子与机器人：伺服舵机、减速器等要求运行安静、平稳。

传动系统NVH（噪声、振动与声振粗糙度）仿真的核心是多物理场耦合，因为其噪声与振动主要来源于电磁系统（电机）和机械系统（齿轮箱）的相互作用。基于ANSYS Motion的解决方案，能够精确地模拟这种复杂的物理过程，从而在早期设计阶段预测并优化传动系统的NVH性能。

基于ANSYS Motion的NVH仿真技术核心：ANSYS Motion为解决传动系统NVH问题提供了一个完整的、集成化的多物理场仿真方案。其核心思路是将激励源、传递路径和声场响应三个环节紧密结合。

1. 激励源：电磁力与齿轮啮合

电磁激励：通过Ansys Maxwell计算电机在不同转速下的电磁力，这包括作用在定子和转子上的谐波力，它们是电磁噪声（如高频啸叫）的根本原因。

齿轮激励：在Ansys Motion中，利用其Drivetrain Toolkit（传动系统工具包）精确建立齿轮模型。该工具包允许输入齿轮的宏观（齿数、模数、螺旋角）和微观（齿顶修缘、鼓形修整）几何参数，从而准确计算出时变啮合刚度、传递误差等关键激励源。

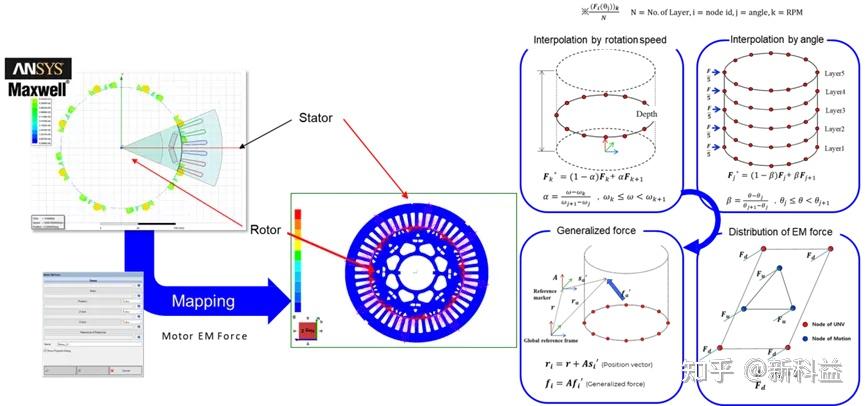

-从Ansys Maxwell（.unv）到Motion的EM力映射→电磁力根据 RPM 和角度进行插值

2. 传递路径：系统级动力学建模

系统集成：可以快速建立包含电机、齿轮、轴、轴承和壳体的完整系统模型。轴承模型支持来自NSK、SKF等主流制造商的内置库，可定义非线性刚度和阻尼特性。

柔性体处理：对于轴和壳体等关键部件，可以采用柔性体模型。支持传统的有限元网格（CMS）或创新的MeshFree方式，直接将CAD模型柔性化，无需繁琐的网格划分，即可计算其在受力下的变形和振动响应。

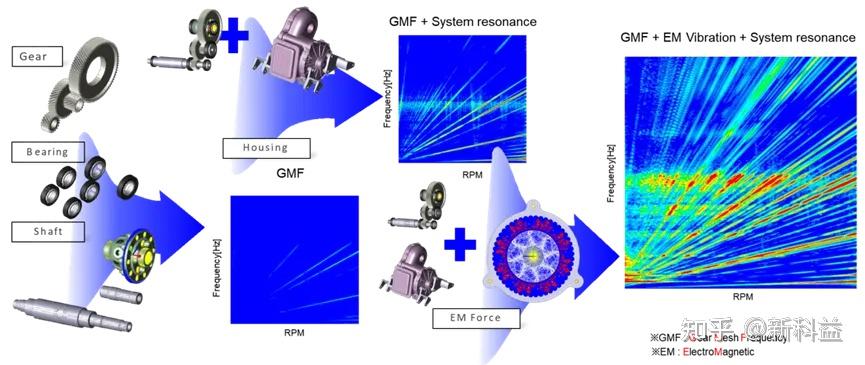

-Ansys Motion 仿真系统，可以评估从单个组件级别到系统级别的NVH性能

3. 声学响应：从振动到声音

声压计算：将ANSYS Motion与Harmonic Acoustics（谐波声学）模块连接，进行更专业的声学仿真。其主要优势包括：

Ø 支持更丰富的声学边界条件和求解器选项；

Ø 可进行远场声压级（Far-field Sound Pressure Level）计算和辐射方向图分析；

Ø结果更适用于后续的声品质评估。

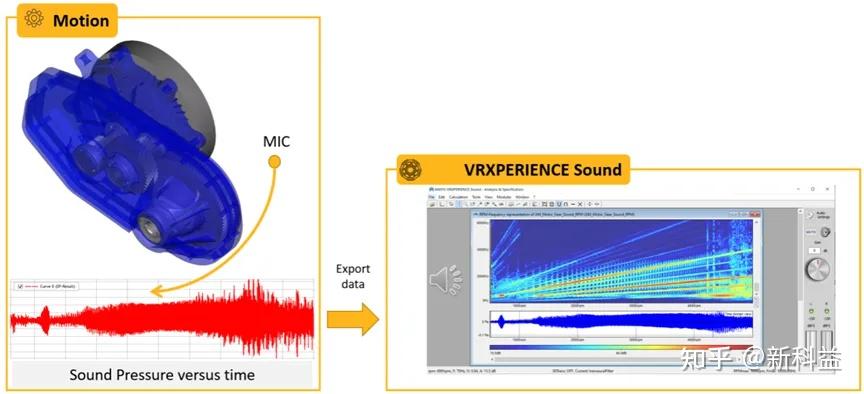

声音可听化：可以将计算的振动结果导入Ansys Sound进行高级后处理，包括阶次分析、声音合成和心理声学评估，让工程师能"听到"未来产品的NVH性能，进行主观评价和优化。

l 瑞利积分(Rayleighintegral):基于有限元体表面速度的声压计算；

l 可得到在任何麦克风点计算出的声压

4. 总结

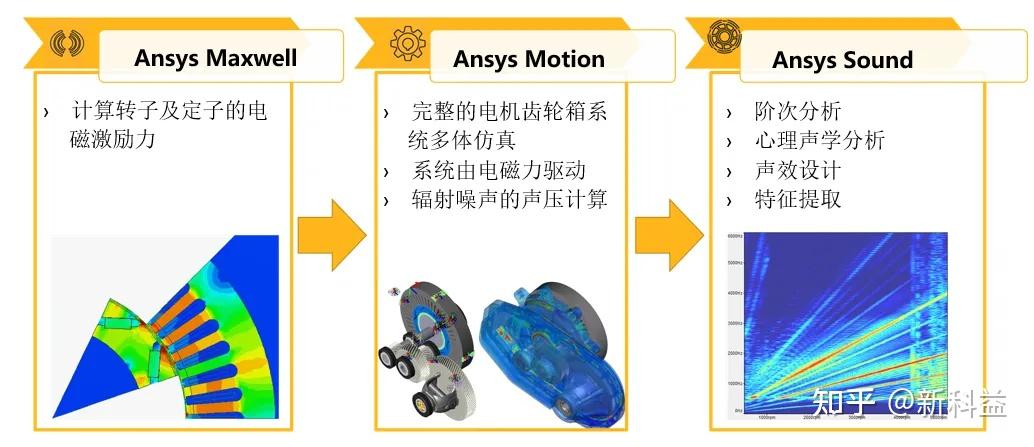

基于ANSYS Motion的传动系统NVH仿真，通过紧密集成的多物理场流程，将Maxwell的电磁激励、Motion的动力学响应和Sound的声学评估无缝连接。这种方案不仅能够精确预测齿轮啸叫（Gear Whine）和电磁噪声的阶次与幅值，还能在设计阶段对声品质进行主观评估，从而加速产品迭代，有效降低后期出现严重NVH问题的风险。其优势在于：

l平台层面：与Maxwell、Sound的原生耦合，实现从电磁激励到可听声音的完整工作流，这是其他MBD软件难以复制的核心优势；

l工具层面：Drivetrain Toolkit提供齿轮、轴承、轴系的参数化建模能力，大幅降低建模门槛；EasyFlex无网格技术解决复杂壳体柔性化难题；

l 求解层面：第三代MBD求解器结合内置NVH后处理（FFT、阶次分析、Rayleigh积分），实现高效率的传动系统NVH评估。

未来，结合AI加速计算和云仿真，ANSYS Motion 在传动NVH领域的应用将更加广泛。
