有限元仿真计算耗时过长，是工程仿真中普遍存在的问题，核心源于模型复杂度、求解规模、网格质量与硬件配置共同作用。首先，高频微波、电磁、结构瞬态等问题需精细剖分网格，尤其曲面、薄层与多尺度结构会大幅增加单元与节点数量，直接提升计算量。其次，多物理场耦合、宽带扫频、参数优化、瞬态时域求解等需求，会让迭代次数与求解规模成倍上升，收敛过程耗时显著。

同时，边界条件复杂、端口与激励设置较多、材料非线性较强时，求解器迭代收敛变慢，也会延长计算时间。此外，单核心计算、内存不足、未启用并行加速等硬件瓶颈，会进一步限制计算效率。整体来看，网格、求解设置、物理复杂度与硬件资源共同决定仿真时长，需通过网格优化、简化模型、启用 HPC 并行、网格链接等方式，在保证精度的前提下提升速度。

ANSYS HFSS Symmetry Boundary对称边界基于电磁场镜像原理，通过Perfect E（理想电壁）与PerfectH（理想磁壁）等效还原全结构场分布，可将模型简化为 1/2 或 1/4。其核心是让对称面上场满足边界条件：电场垂直对称面用 Perfect E，电场平行对称面用PerfectH，配合阻抗倍率修正，即可得到与全模型一致的S参数、场分布。该方法能大幅减少网格数量，显著提升求解速度、降低内存占用。常用于对称波导、功分器、环行器、同轴转波导、阵列天线等规则对称微波器件的仿真

如下为一对对称的同轴转波导结构，上方为同轴馈入，右侧为波导输出，常规的仿真思路就是整体建模，然后进行求解仿真

最终得到的插入损耗和回波损耗如下：

细心观察发现当前的模型的结构是一个对称结构，即以下边的红色面对称：

进一步细心观察发现当期的结构是一个对称结构，即以下边的红色面对称：

按照以下方式完成端口相关参数定义，与此同时在模型中完成ANSYS HFSS Symmetry Boundary对称边界条件的合理设置，完成相关配置后重新进行仿真求解，最终所得到的仿真数据与结果具体如下：

同理，再次将尺寸缩小二分之一，即为原模型的四分之一，端口添加方式如下，设置ANSYS HFSS Symmetry Boundary对称边界后，仿真结果查看如下：

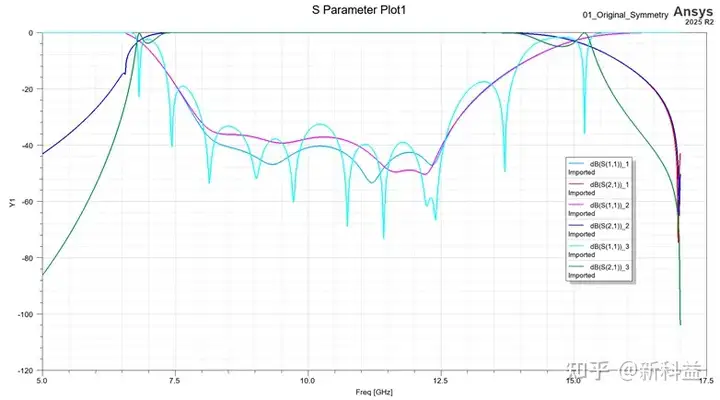

通过对比四分之一模型与二分之模型的测试结果可以看出，两款模型的插入损耗数值表现几乎保持一致，回波损耗虽然存在小幅差异，但整体变化走势完全相同。

与全模型相比虽存在小幅差异，插入损耗基本保持一致；回波损耗方面，完整模型在带内特性还原上更为贴合真实工况，这也是全模型的固有优势。全模型单次仿真时长约8分钟，四分之一模型仿真时长仅需1分钟，耗时约为全模型的八分之一，仿真效率提升效果显著。并非所有模型均可达到同等提升幅度，需结合具体模型及实际工况案例逐一分析，但整体效率提升具备确定性。

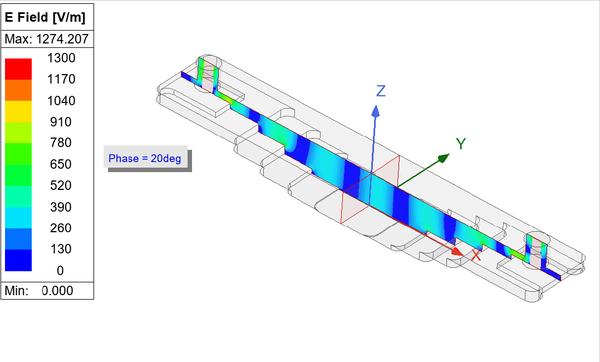

下图为电场云图

综上，ANSYS HFSS针对同轴转波导模型仿真，可提供四分之一结构、二分之一模型、全结构三种几何建模方案；通过采用理想磁壁对称边界条件与50Ω波端口设置，在16核笔记本设备上开展仿真计算，其中频域扫频下四分之一模型仿真时长小于1分钟，全模型求解时长约8分钟，且S参数与电场仿真结果保持一致，充分彰显HFSS具备求解速度快、多求解器兼容、仿真效率高及计算结果可靠的核心优势。
