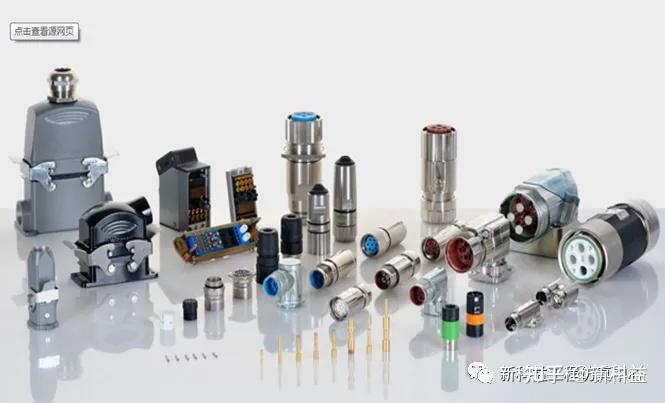

PCB连接器发展概述
• 连接器是一种电子元件，通常用于连接电子设备的不同部分。它能够传输电力、信号和数据，使设备之间能够稳定地交流和合作；
• PCB连接器是电子连接器的一种，专门用来连接和固定PCB的连接器件，应用于各种复杂的环境条件下。
• 发展趋势：
‐小型化、高频信号传输、自动化工作、低成本、人性化
• 应用场景：
‐用于航空、铁路、工业、宇航；UPS；通信电源；蓄电池等产品首选大电流连接器
‐各类电动车辆，交直流稳压电源，逆变器等场景
连接器设计挑战
• 电磁设计
‐频率的升高使得阻抗控制/延时等设计难度加大
‐连接器的寄生参数对其传输性能影响越来越大
‐连接器电磁辐射泄漏容易导致EMC问题

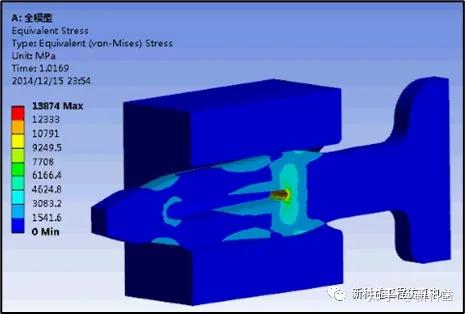

• 结构可靠性设计
‐连接器的插拔力是否合理
‐连接器的强度、刚度、疲劳寿命等设计难度加大
‐连接器的可靠性要求越来越高
• 散热设计
‐射频连接器等功率越来越大，散热要求越来越高

|
Ansys多物理场仿真赋能连接器协同设计与精密制造
|
|
专业会场：精密制造仿真
|
|
09:00 09:10
|
开场白
|
|
09:1009:50
|
基于Moldflow改善高纤取向及型芯偏移变形应用
--李建 技术总监 欧特克软件(中国)有限公司
|
|
09:5010:30
|
Moldflow在改善连接器产品变形和外观的应用
--郑志文 模流分析主管 上海徕木电子股份有限公司
|
|
10:3010:50
|
茶歇
|
|
10:5011:30
|
基于连接器产品一模多穴的流道平衡优化
--刘和荣 仿真工程师 科世达(上海)管理有限公司
|
|
11:3012:00
|
Moldflow与Ansys联合仿真在连接器产品的应用
--涂猛 Moldfow技术经理 新科益
|
|
12:0013:30
|
午餐
|
|
专业会场：多物理场仿真
|
|
13:3013:50
|
连接器可靠性设计挑战与多物理场仿真方案
--孙艳莉 技术经理 新科益
|
|
13:5014:30
|
连接器电-热耦合行为分析:Q3D与lcepak的应用
--张道宽 资深工程师 泰科电子(上海)有限公司
|
|
14:3015:10
|
从仿真到超真:解锁高速连接器的电磁仿真密钥
--周小俠 资深顾问 Ansys
|
|
15:1015:30
|
茶歇
|
|
15:3016:10
|
连接器结构分析案例
--李翠 资深CAE工程师 泰科电子(上海)有限公司
|
|
16:1016:50
|
突破大电流温升瓶颈:接插件热管理与散热优化方案
--杨骏 热管理仿真工程师 新科益
|
|
16:5017:10
|
Q&A
|
|
点击链接立即查看详情：https://mp.weixin.qq.com/s/1MsnBfR4ola6nvwMweAAHw
|
项目概述
• PCB连接器在工作过程中会发热，PCB以及连接设备温度过高会导致一系列热故障问题：
• 接触力的减小，弹性材料强度降低，应力松弛，出现了接触不良的问题；
• 接触电阻增加，降低传输性能；

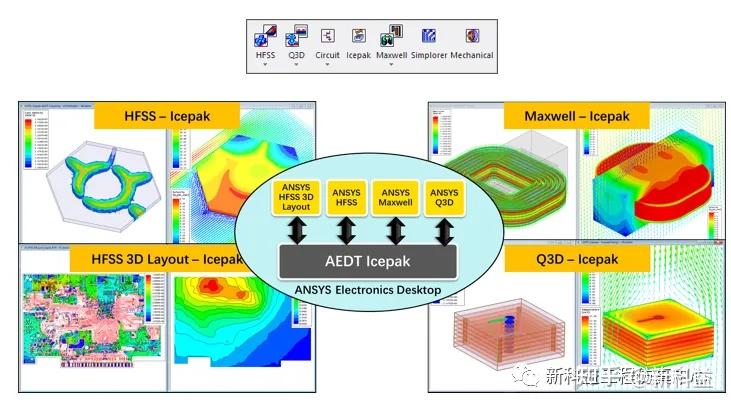

AEDT平台下电热耦合的介绍
• 新一代电热耦合：
‐统一的仿真平台；
‐便捷的模型处理；
‐准确的损耗映射；
‐全面的边界设定；
‐稳健的求解计算；
‐快速的变量扫参；
‐丰富的结果展示

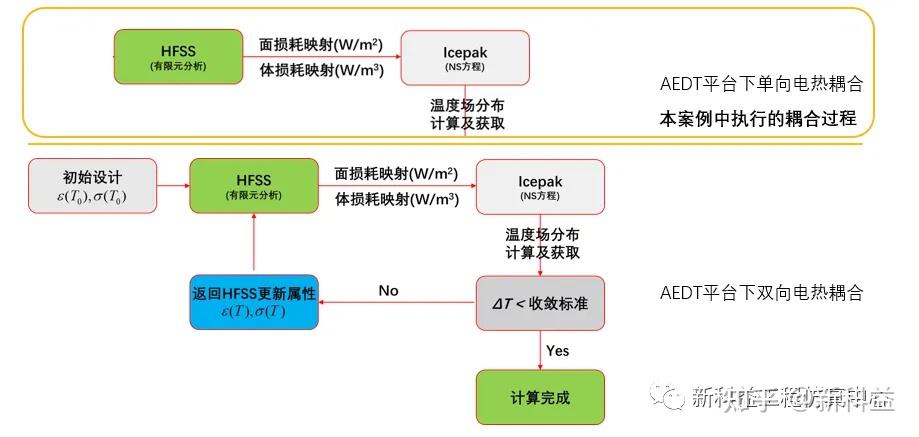

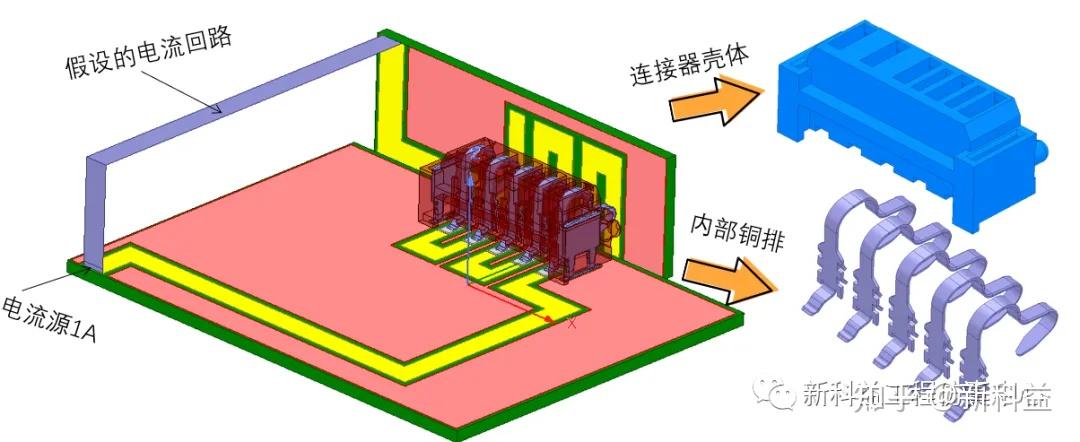

关键实施流程

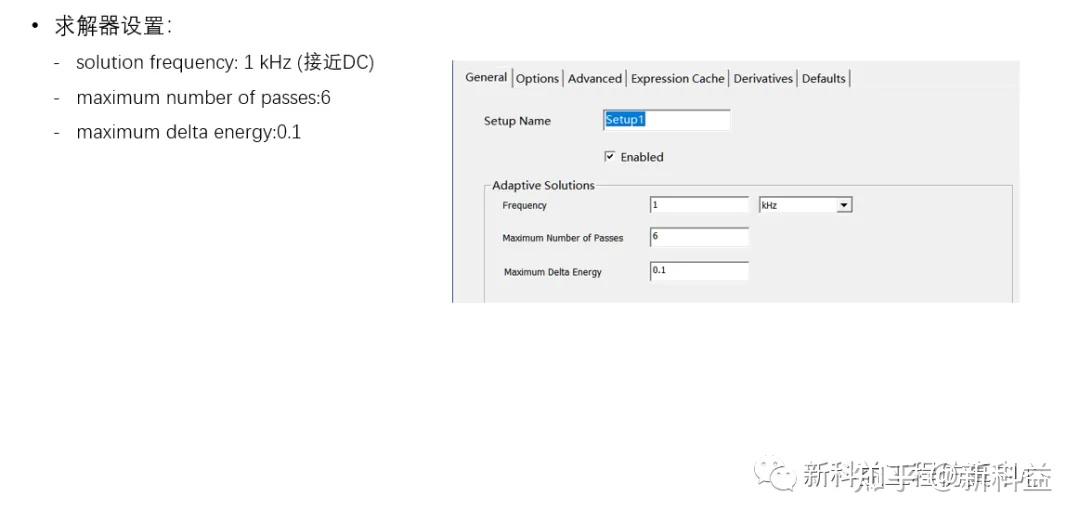

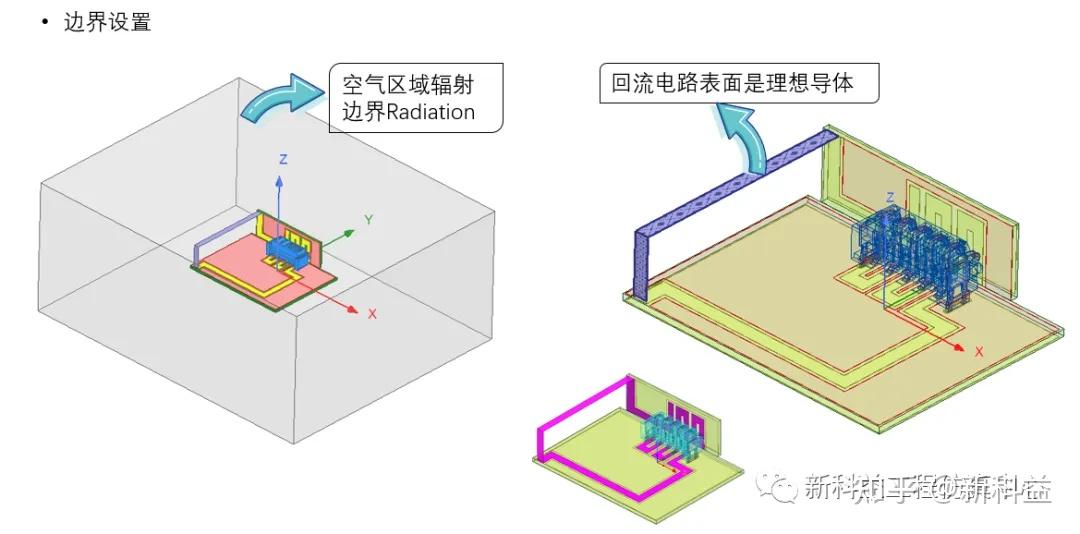

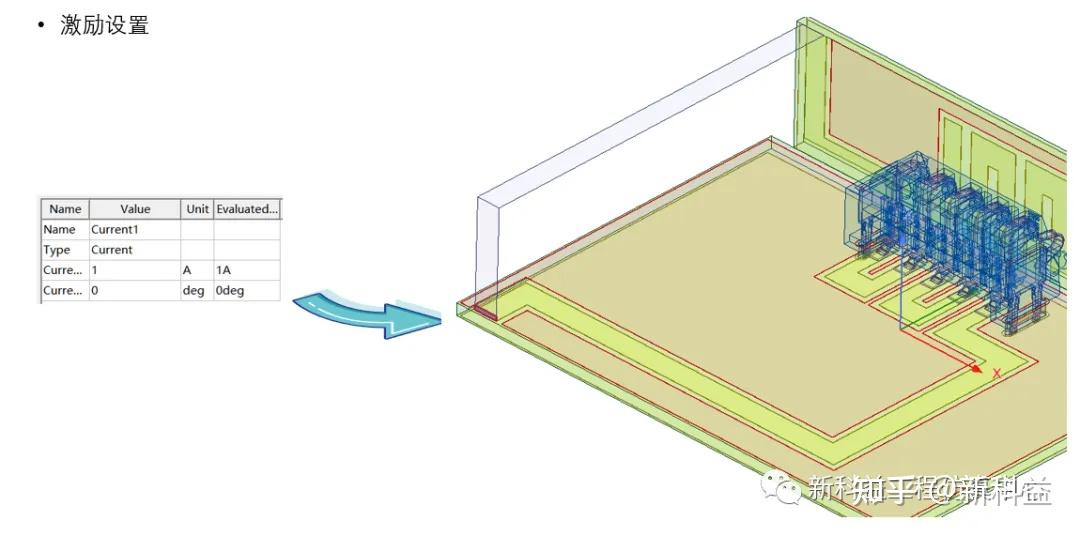

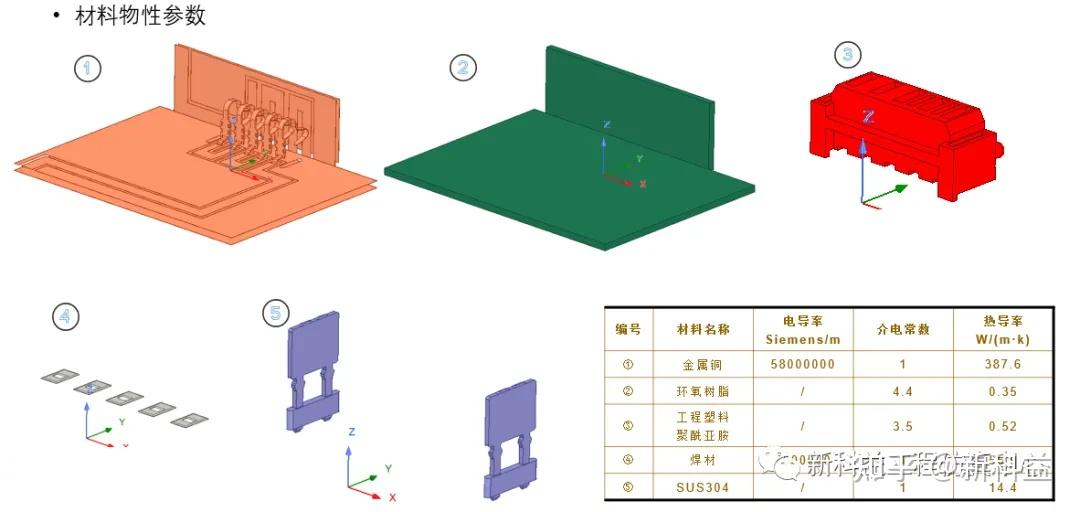

HFSS关键设置参数

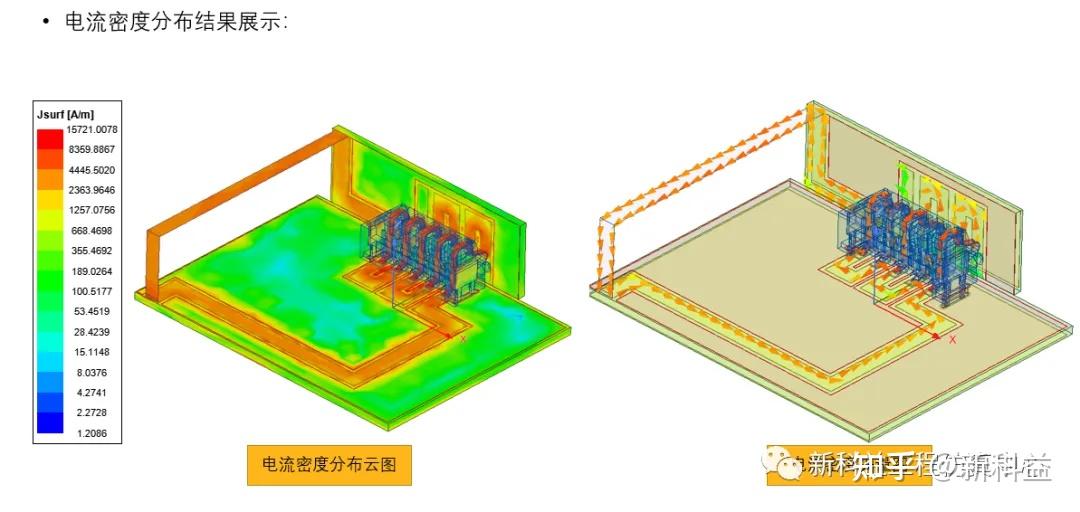

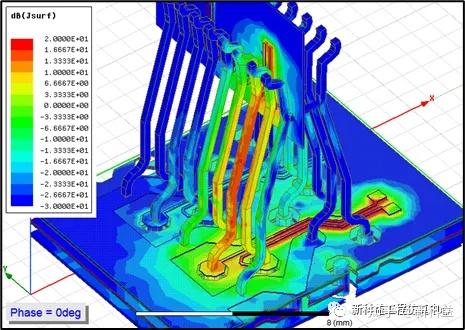

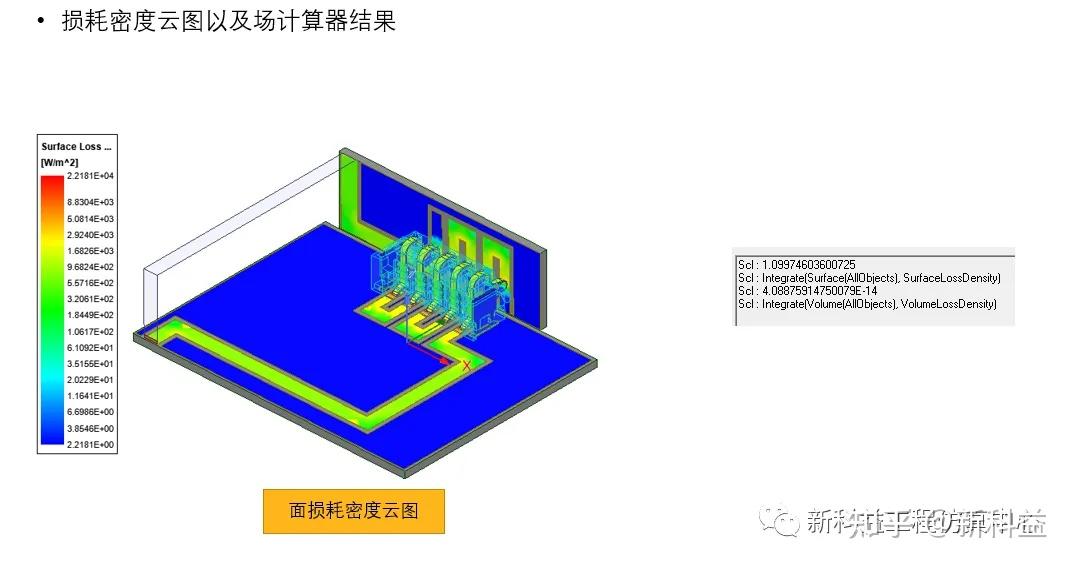

电场结果分析

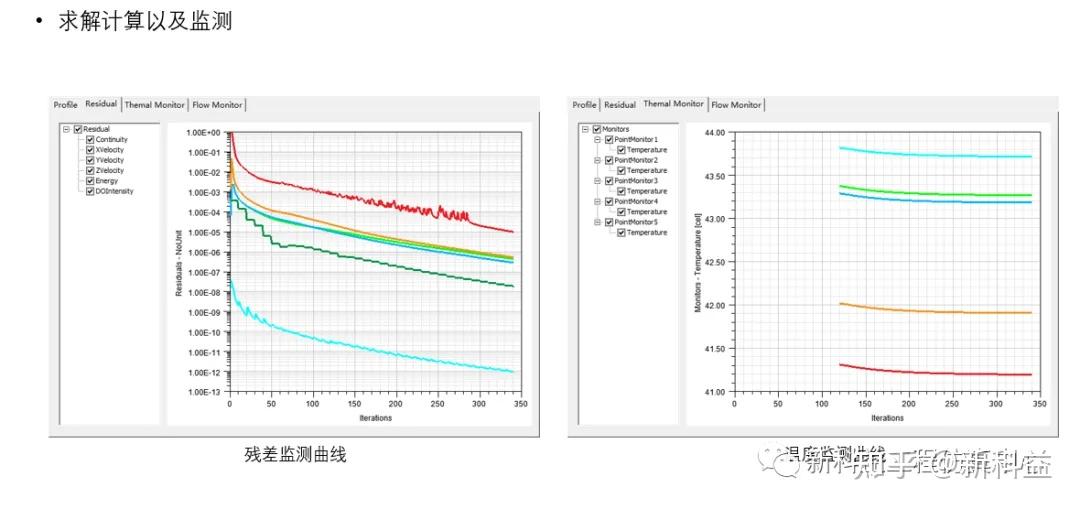

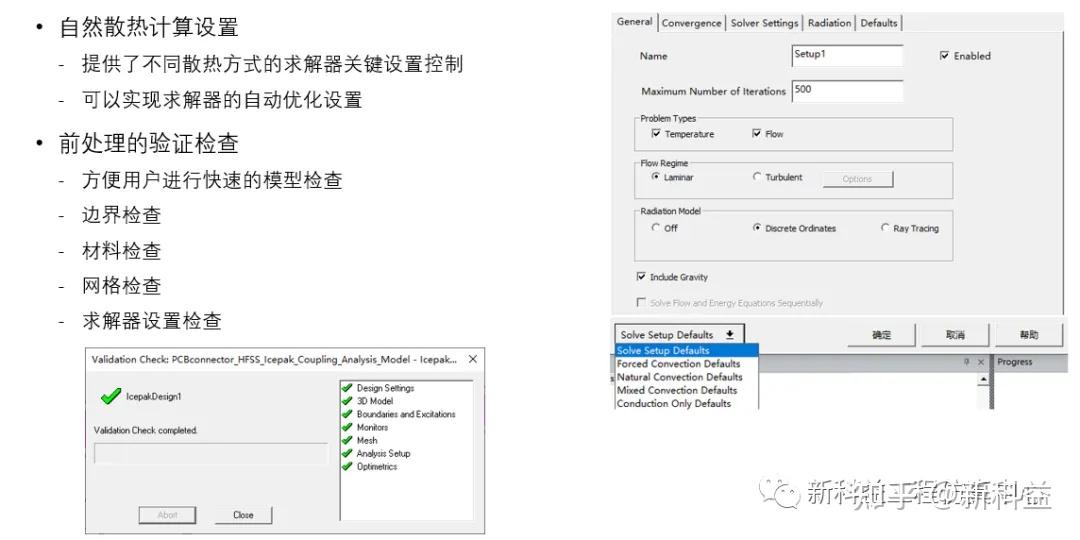

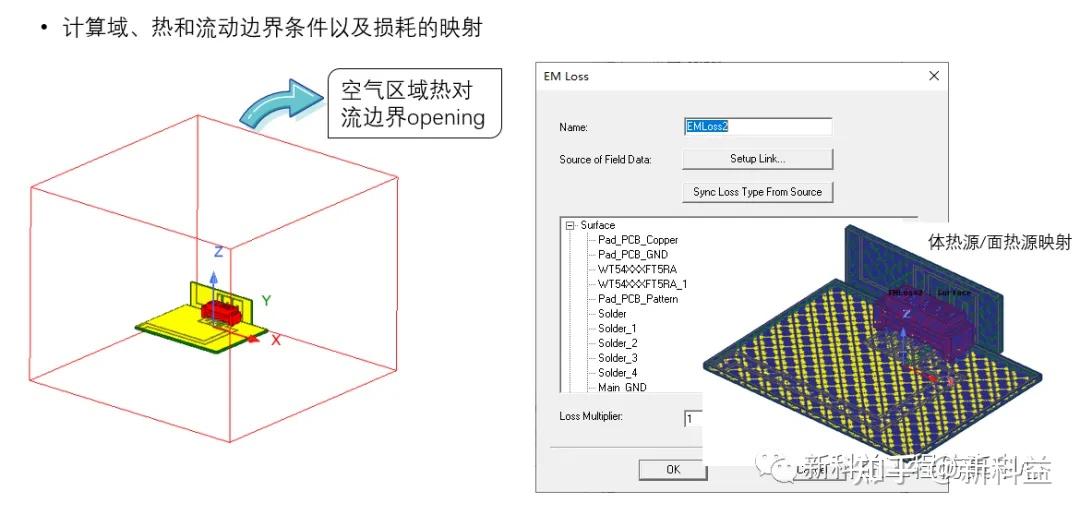

Icepak热仿真关键设置

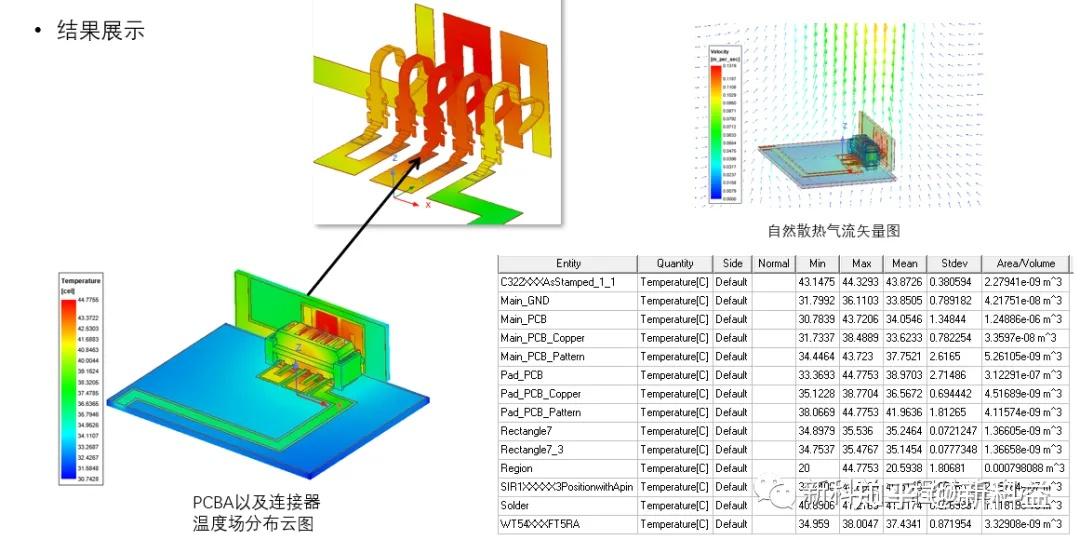

总结
- AnsysAEDT Icepak提供了与其他电磁场仿真工具的熟悉界面；

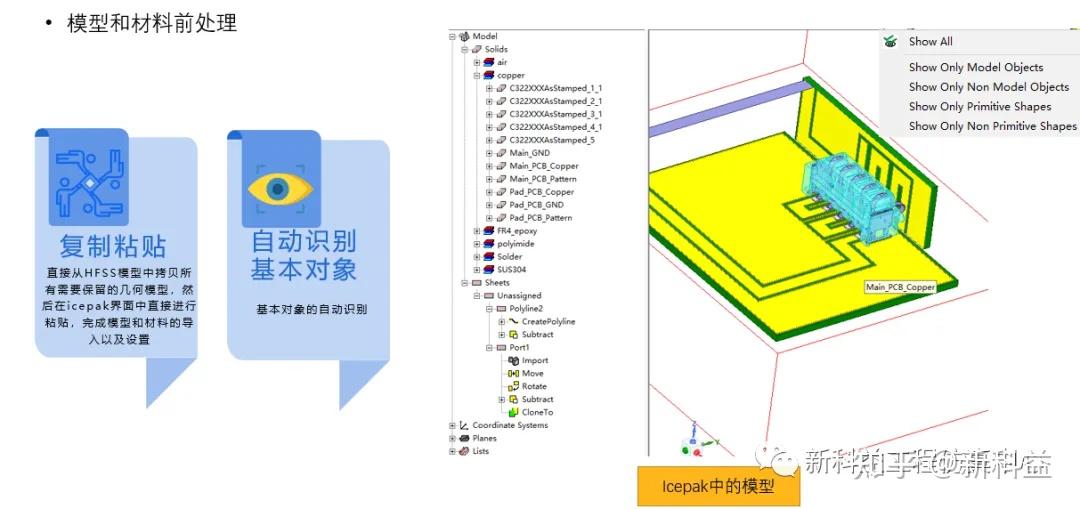

- 模型以及材料前处理准备过程大大减少，缩短了前处理的时间；

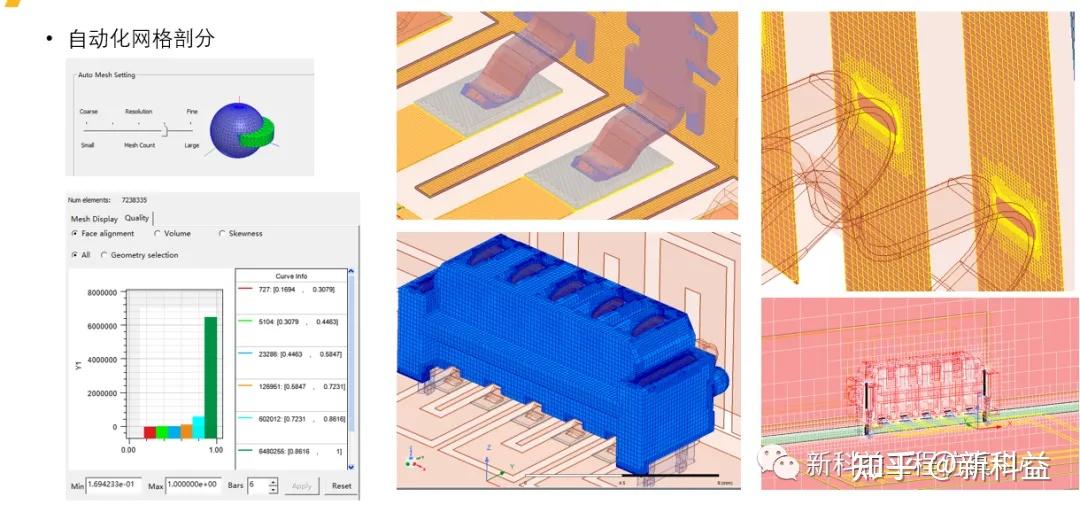

- 自动化的多级网格剖分工具，减少了网格剖分前处理的时间；
- 不同散热方式的求解器快速设置，降低了非热管理专业工程师的处理难度；
- 可以直接在AEDT平台下完成自动的单向双向耦合过程。
|
