概述

收缩分析是考虑成型工艺和材料收缩特性的情况下，确定模具设计所需的缩水率。

主要功能包括：

1：计算推荐的模具设计缩水率

2：以图形方式显示是否可以对整个产品应用模具缩水率的单一值

3：定义关键尺寸及公差（可选）应用模具缩水率的单一值情况下是否能满足关键尺寸公差要求

分析前准备：

-只适用于中性面网格和双层面网格

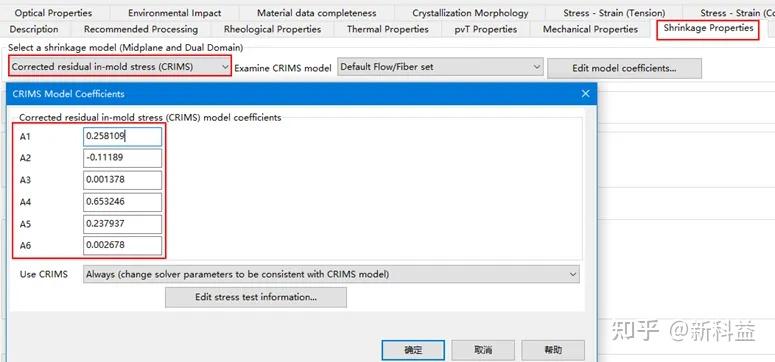

-材料信息里必须要有收缩模型CRIMS

分享序列可以是：

-充填+保压+收缩、

-冷却+充填+保压+收缩、

-冷却（FEM）+充填+保压+收缩

案例展示：

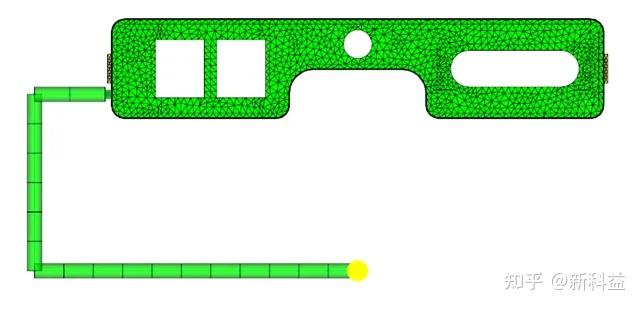

产品尺寸：163mm*32mm 产品壁厚1.5mm

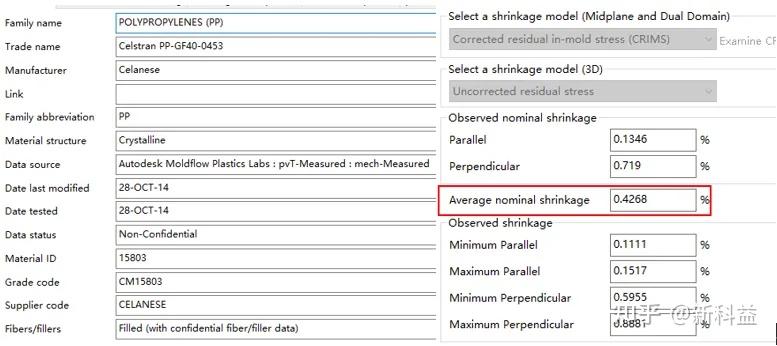

材料信息：Celstran PP-GF40-0453、数据来源于Autodesk Moldflow Plastics labs收缩测试信息显示平均收缩率为：0.4268%

分析序列为：冷却+充填+保压+收缩

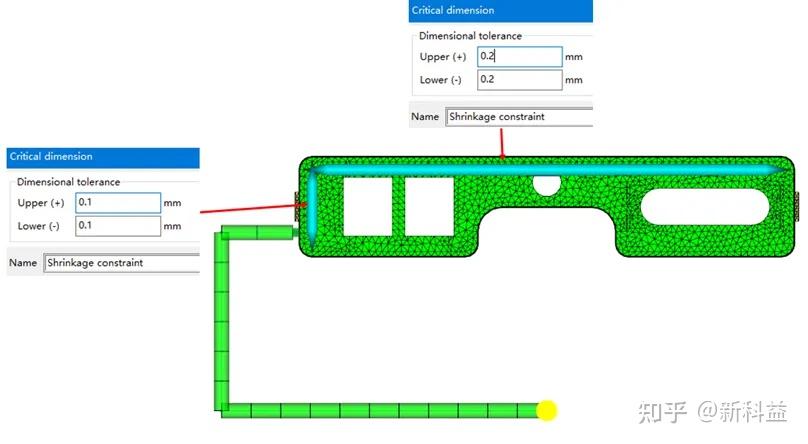

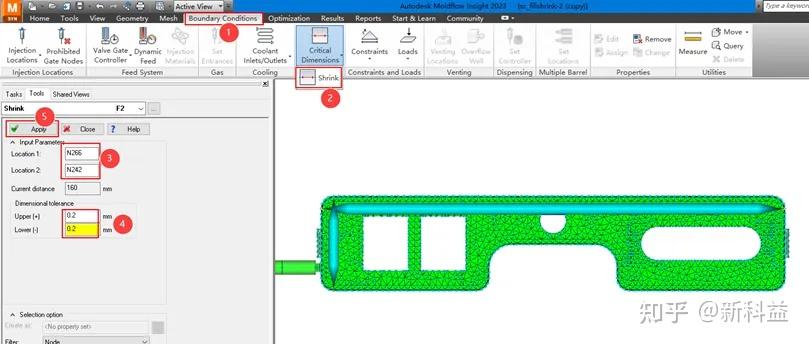

定义关键尺寸：第一张图为操作方案 第二张为本案例具体定义

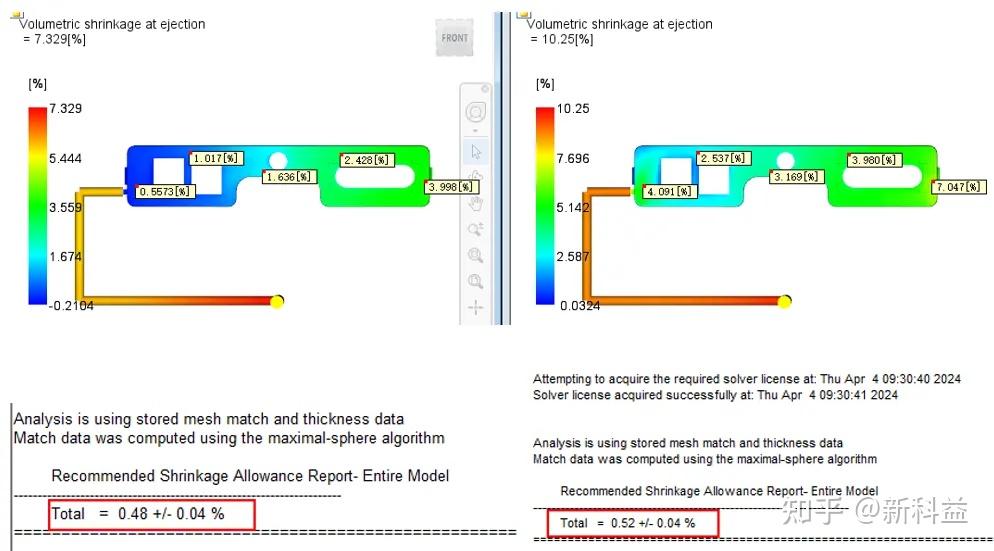

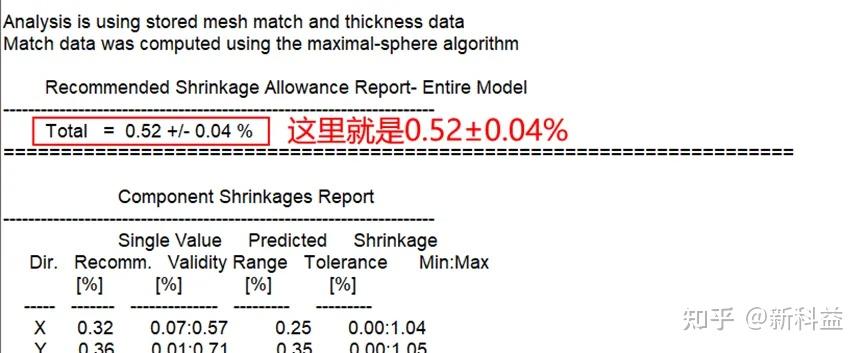

查看日志分析结果：推荐的模具缩水率单一值为0.52±0.04%

查看收缩检查图结果：

绿色区域：代表此区域适合日志里提到的模具缩水率单一值。

红色区域：代表此区域不适合日志里提到的模具缩水率单一值。

黄色区域：虽然仍然可以继续使用模具缩水率单一值，但是需要警惕零件收缩的变化。

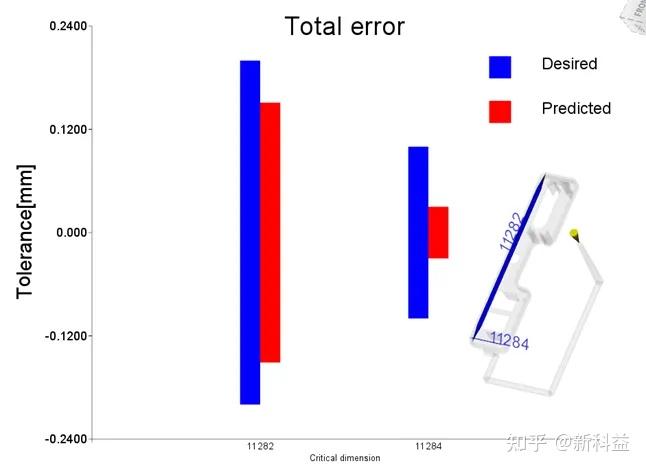

查看Total error（总的偏差）结果：蓝色：想要达到的公差范围 红色：预测的公差范围

工艺条件对收缩分析结果的影响：

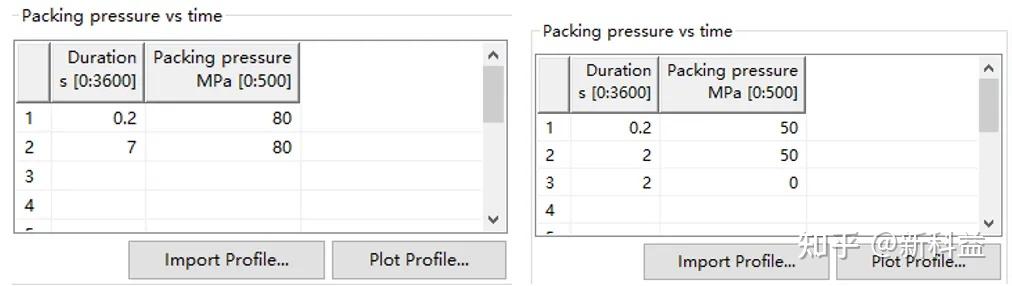

以下使用不同保压工艺对比：不同工艺推荐的缩水率有所不同

小结：

-Moldflow收缩分析功能主要是计算推荐的模具缩水率；

-分析结果可以查看日志中推荐缩水率是否适合产品每个区域；

-成型工艺对收缩分析结果有影响。
