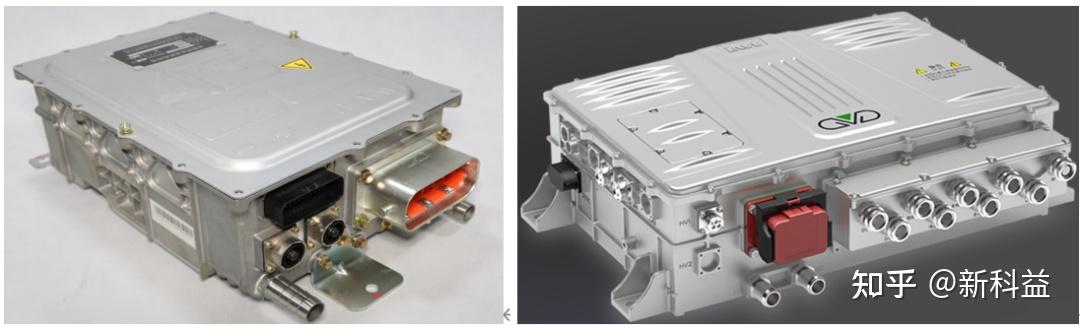

逆变器是电动汽车的“心脏”，它决定了电机的功率和性能，直接影响了汽车的加速、极速和能耗。逆变器通过内部一系列大功率半导体开关IGBT的极高频率开关组合，将电池提供的直流电转换成频率、电压、相位都可精确调控的三相交流电。功率模块在开关过程中会产生大量热量，高效冷却是保证逆变器持续高功率输出的关键，液冷散热系统通常包括冷却板（Cold Plate）、管路、水泵、散热器、冷却液等。

为追求小型化和轻量化，现代汽车逆变器集成了高功率的IGBT模块，其功率损耗以热的形式集中在一个非常小的区域内，导致极高的热流密度。IGBT）对温度极其敏感，结温过高会导致器件效率下降，长期过热会加速材料老化和疲劳，导致寿命急剧缩短甚至当场烧毁。结温必须被严格控制在制造商规定的最高限值（通常为150°C或175°C）以下。

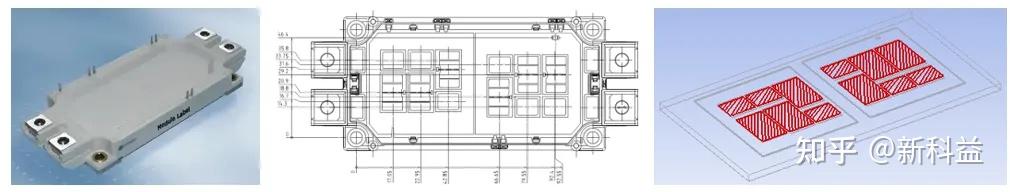

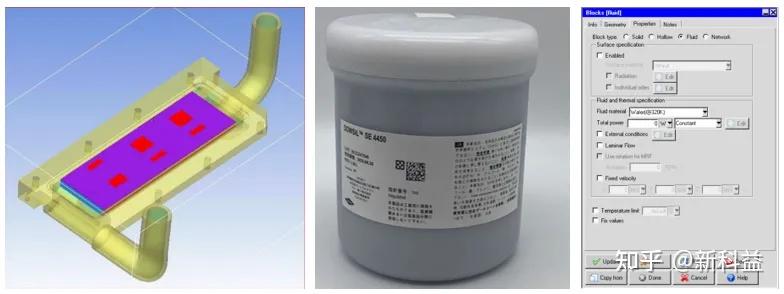

车辆频繁的加速、减速导致功率和温度剧烈波动，产生热应力，可能导致焊线断裂、焊层脱落等问题，热失控会直接导致车辆动力中断，引发严重安全事故。目前主流的IGBT知名生产商有英飞凌、三菱、斯达等；传统的“设计-试制-测试-改进”循环耗时漫长且成本高昂，一次开模失败可能意味着数十万元的损失和数月的项目延迟，所以成熟的热仿真技术在逆变器散热设计中显得尤为重要。Icepak仿真软件中可以建立详细的热学模型，实现热源损耗赋值，模块内部材料定义等功能；IGBT模块可以通过液冷板进行水冷换热，工质水进入液冷板后把热量从热源底部所带走；为了减少IGBT锁固在液冷板上所产生的空气间隙可以选用流动性和导热性良好的Tim材料导热硅脂。

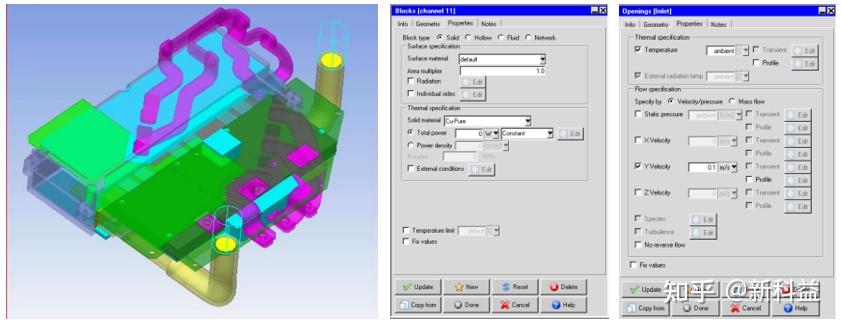

搭载液冷板与IGBT模块的逆变器系统同样可以用Icepak进行温升仿真；在SpaceClaim中对系统的Cad图进行模型简化，在不影响整体传热情况下去除细小间隙和圆角，良好的前处理工作可以使导入Icepak的模型网格生成贴体度良好，网格质量更佳。将SpaceClaim前处理完成后的模型导入Icepak，对逆变器系统进行计算域进行设定，系统内各部件材料属性定义确保热学模型中的导热系数与实际一致，定义系统边界上的换热情况以及液冷板进水口的流速或流量。

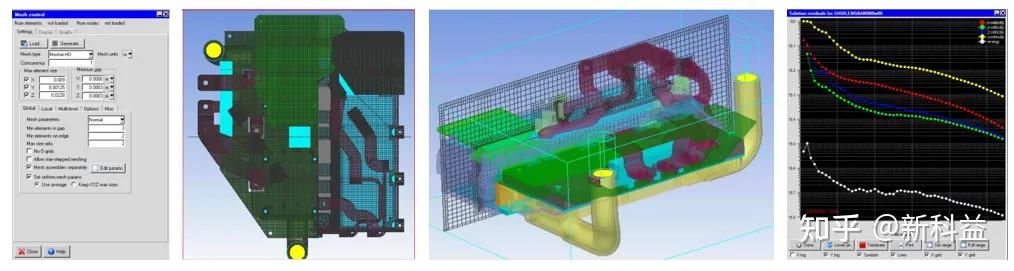

当材料定义边界条件设定完成后，进行网格生成与网格检查，正确的网格建立是获得准确计算结果的关键前提条件。

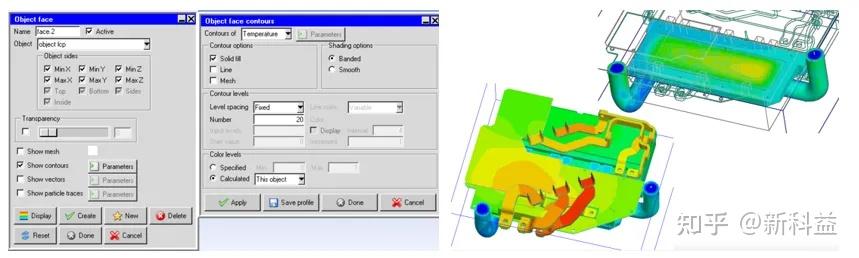

待残差曲线收敛后计算完成，可以通过Icepak的后处理功能查看液冷板表面和逆变器系统表面的温度情况；可以根据IGBT温度监测点的结果确定是否存在温度超标风险，确定系统中温度较高点的位置，对液冷板结构进行优化，流道的优化和流量的增加都可以使IGBT散热效果更佳，优化方案结构确定后可通过仿真进行验证。

在逆变器液冷产品设计中，除了Icepak热学分析软件外，Ansys 电子散热平台提供了一个从流体散热（Icepak/Fluent）到结构可靠性（Mechanical），再到系统与控制（Twin Builder）的端到端完整解决方案。它不再是简单的“看温度”的工具，而是成为了驱动创新、保证质量、提升性能和降低成本的核心研发平台，是现代电力电子产品设计中不可或缺的一环。
