场景描述:

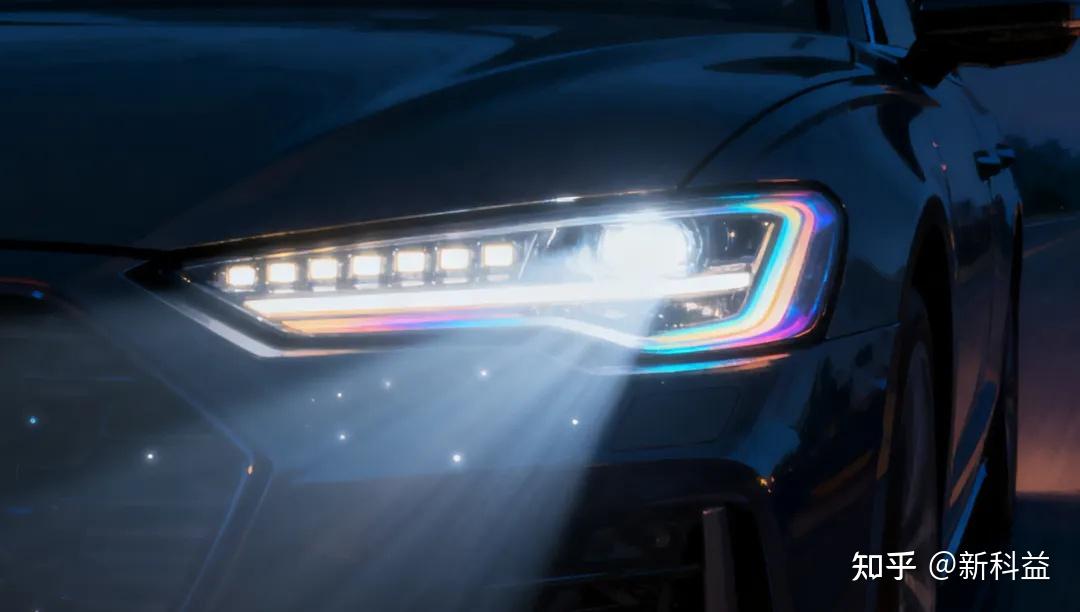

LED光源的散热测试条件定义如下：LED开启5分钟，关闭2分钟，此开关循环重复3次。完成这3个循环后，LED保持关闭状态15分钟，整个过程（36分钟）构成一个完整周期，该周期需重复300次。如何在CFX中高效实现这一流程？

实施方案:

在CEL（CFX表达式语言）中结合使用用户自定义函数与模函数的实现方案。

实施流程:

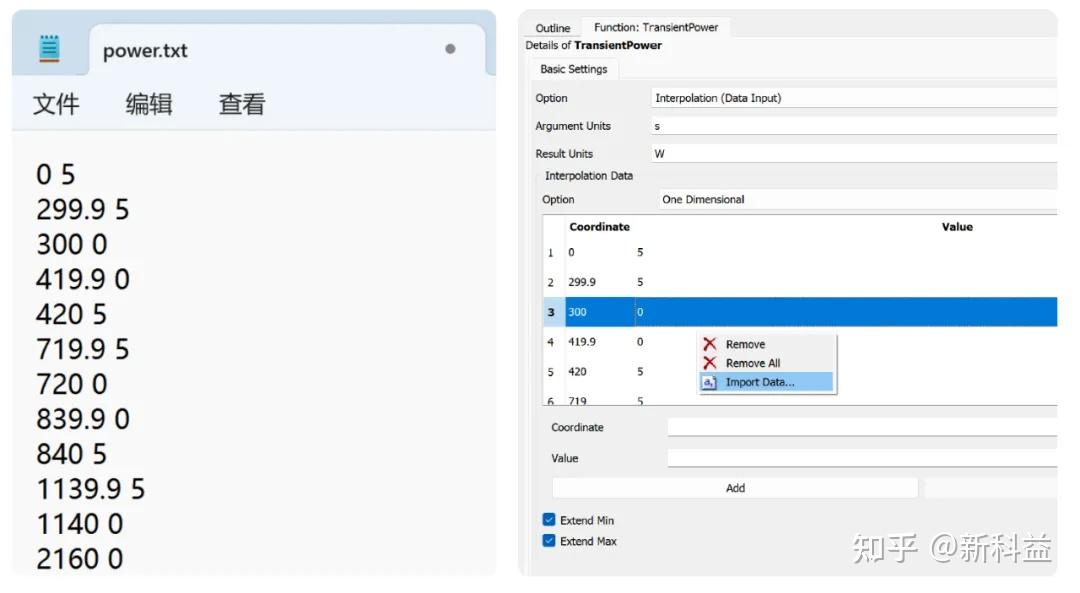

1. 定义一个用户自定义函数用于完整周期计算，命名为瞬态功率(TransientPower)。该函数可通过两种方式创建：在函数界面右键菜单中选择"导入数据"选项导入包含时间/功率(单位：瓦特)数据的.txt文件，或直接在函数窗口中输入数据点(如下图所示)。

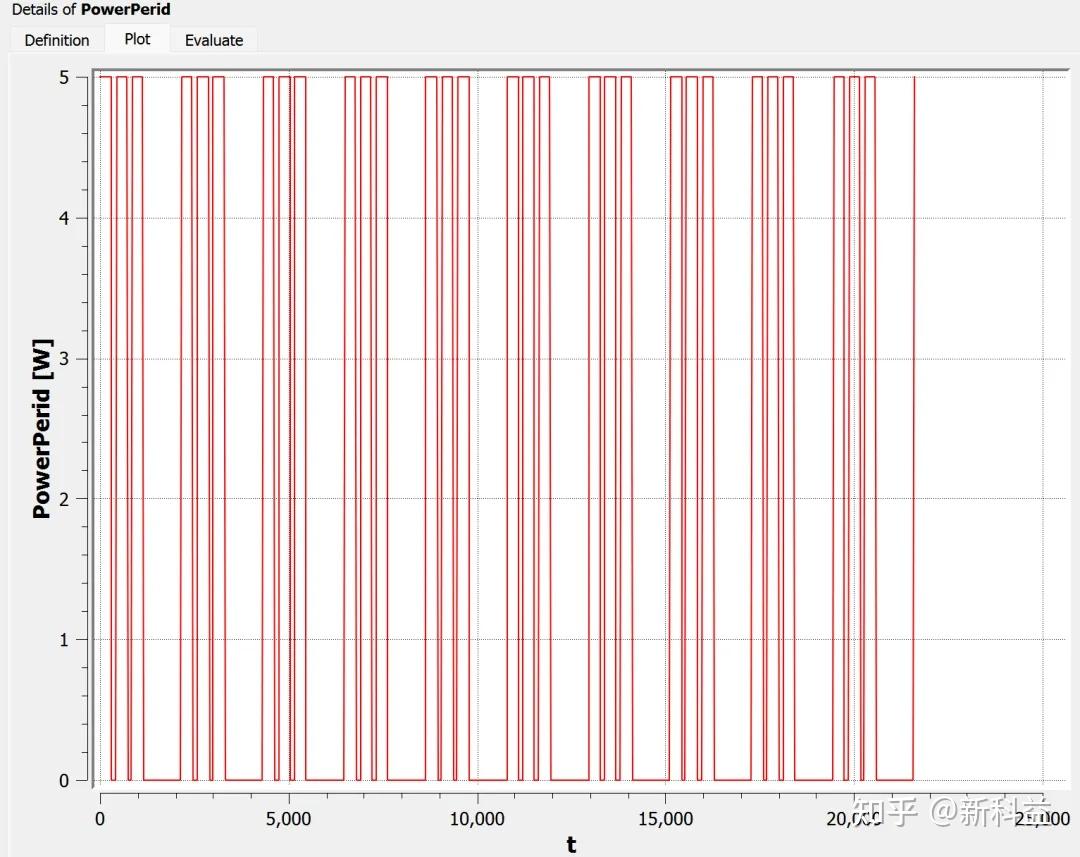

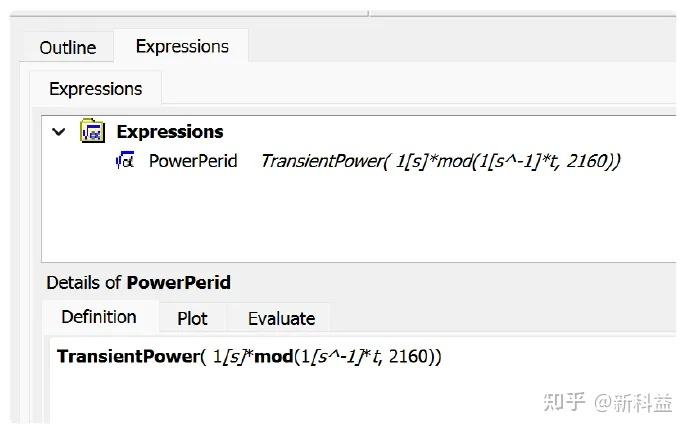

2.创建一个名为PowerPeriod的表达式，其内容为：TransientPower(1[s] * mod(1[s^-1] * t, 2160))此处模函数用于计算两个数的余数，从而实现循环重复。

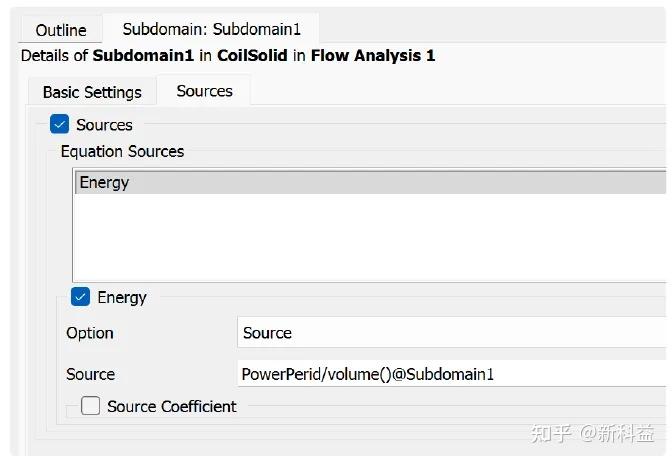

3.在固体区域中新建一个subdomain1，用于设置功率密度，采用表达式形式将W转成W/m3，表达式如下：
