Maxwell3D 静磁场分析可以求解不规则结构电磁设备的场分布，相比较2D静场分析可以更加完整的描述电磁设备磁场分布，包括各部分漏磁情况，3D静磁场分析与2D静磁场分析的过程相似。

动圈式单边平板永磁直线电动机，求解域为三维直坐标系，通过本问题3D静磁场分析可以计算电动机的电磁推力、磁链、电感以及磁场分布情况。

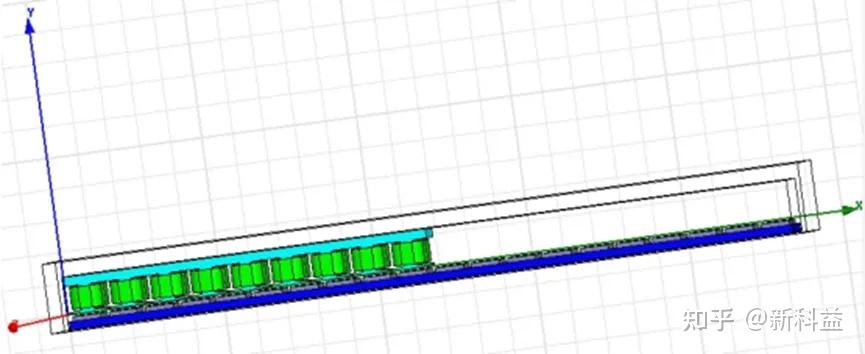

图1 3D模型几何结构

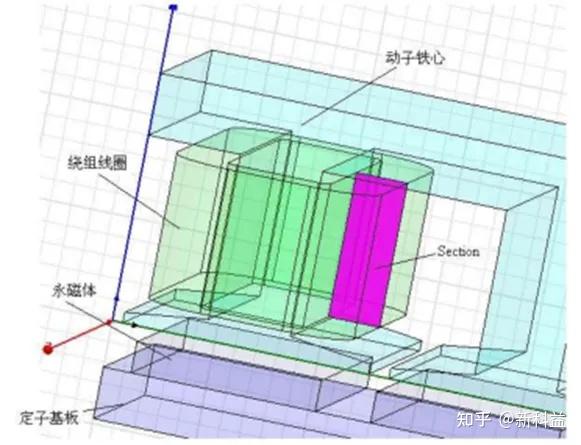

图2 局部结构

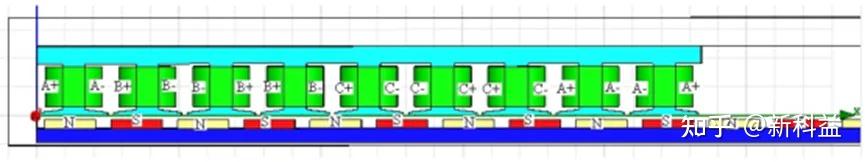

图3 三相绕组排列

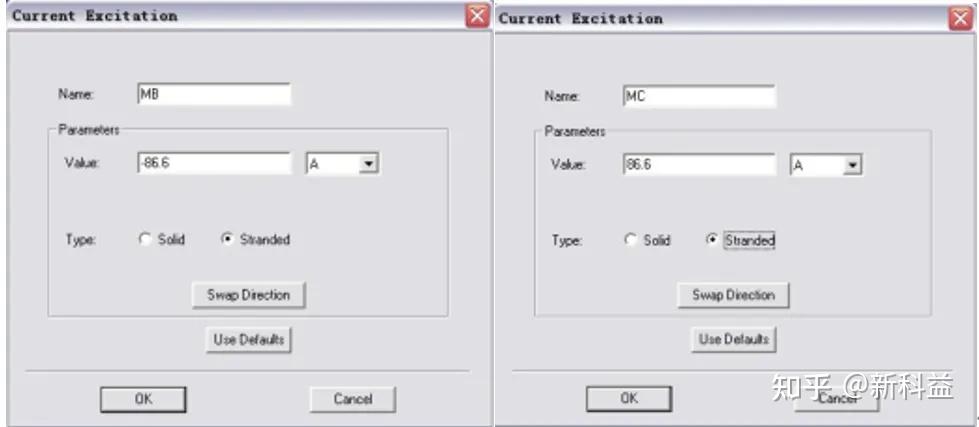

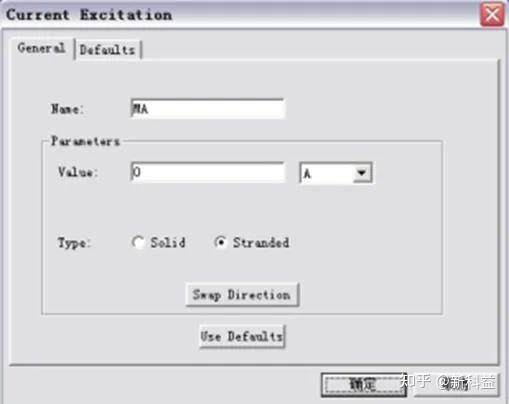

图4 三相激励源

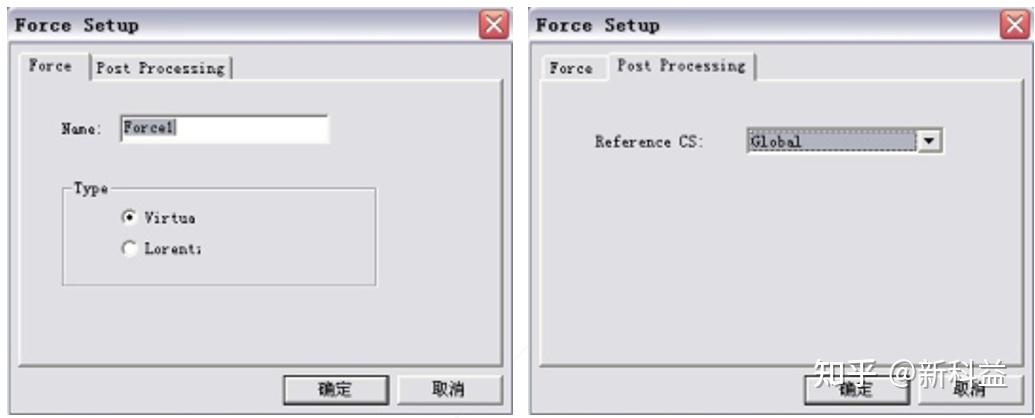

图5 力参数设置

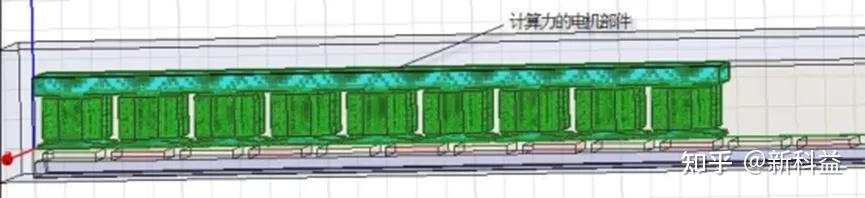

图6 指定力参数部件

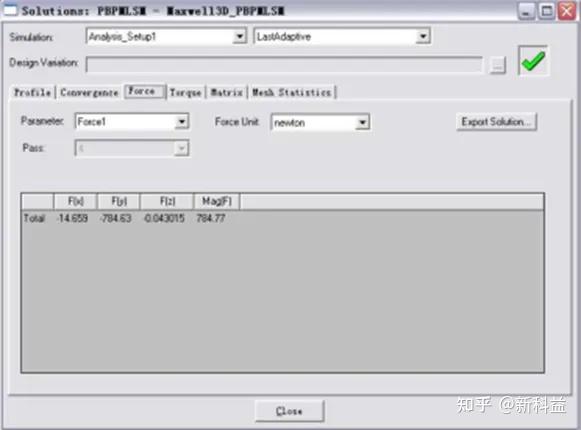

图7 电磁力结果

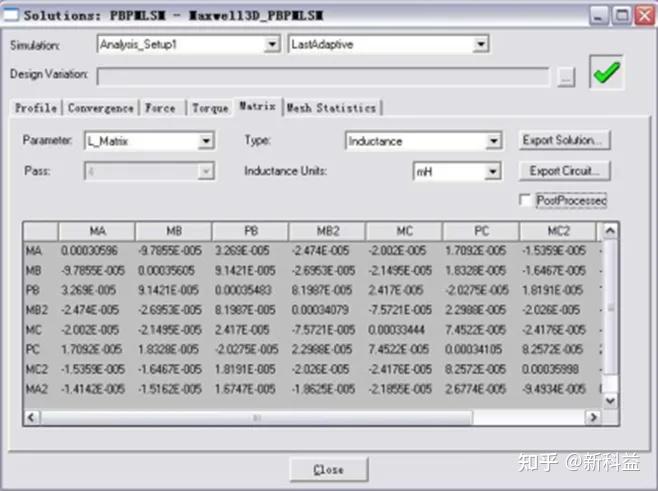

图8 电感矩阵

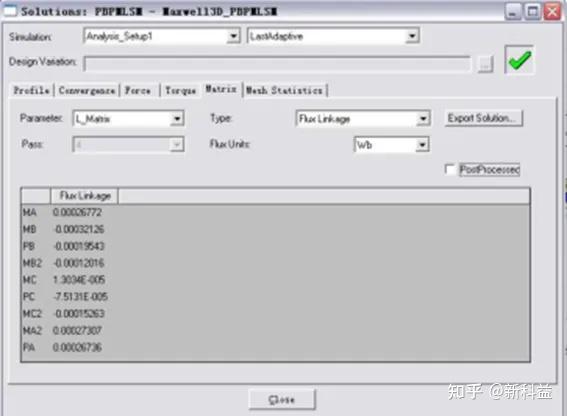

图9 导体磁链

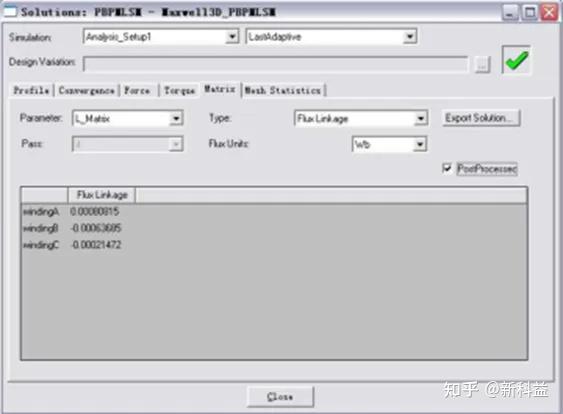

图10 绕组磁链

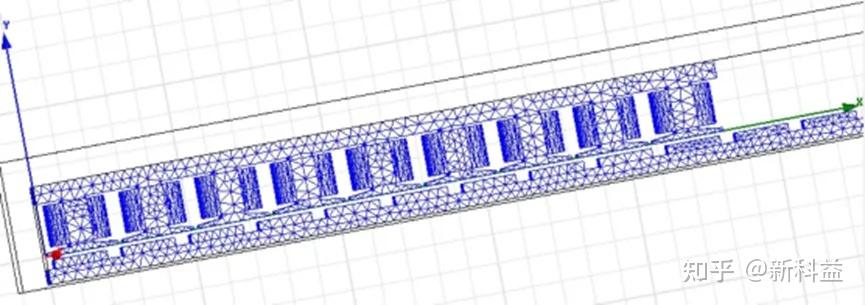

图11 三维永磁直线电机网格剖分

图12 动子矢量磁密云图

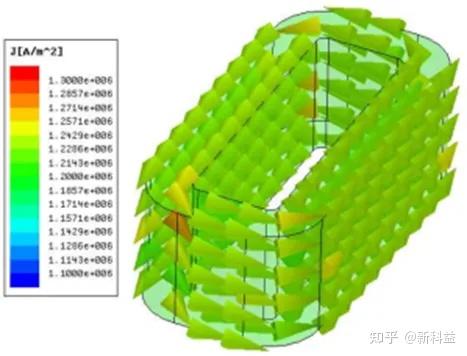

图13 绕组电流密度分布

除了关心磁密B的分布，还可以查看绕组电密的分布，在三维绕组中，线圈是由多个物体或一个物体织成，电荷在绕织的拐弯处如果大量堆积的话则会违反零散度定理，通过查看其中一相绕组内的电密分布，来验证软件的正确性。电荷在绕组内拐角处没有产生堆积现象，符合零散度定理，这也说明了所求解的三维模型以及求解结果都是正确的。
