Maxwell2D瞬态磁场不仅能分析二维旋转的运动，还可以分析二维直线运动。直线运动在电机类型中对应的是直线电机，该电机在材料、建模、激励和网格剖分等与旋转电机相似，但在运动方式设置中有显著的不同点。

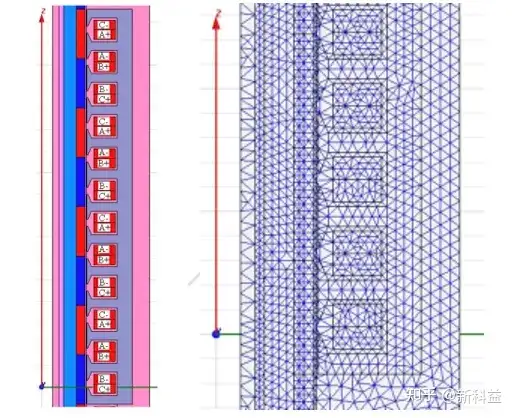

图1绕组分相 图2 网格剖分视图

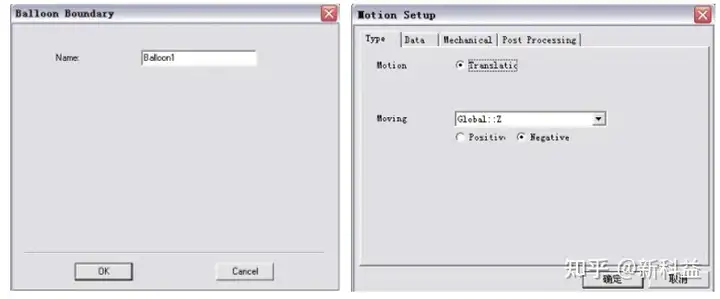

图3 边界条件选择Ballon 图3 Band设置选择直线运动

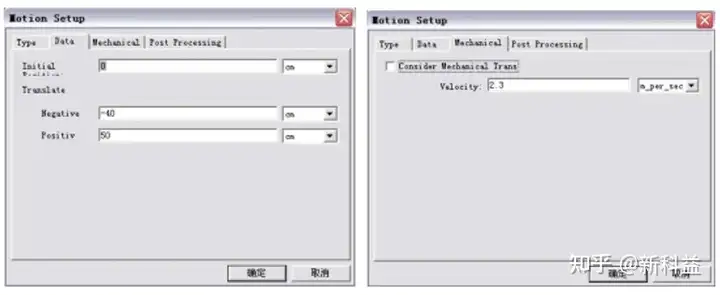

图4 运动初始位置、限位、速度

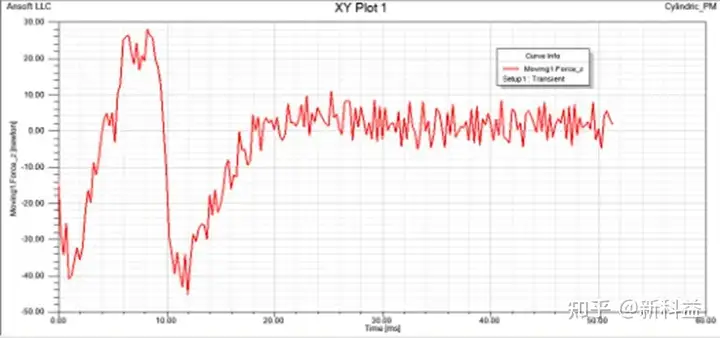

图5 永磁直线电机定位力曲线

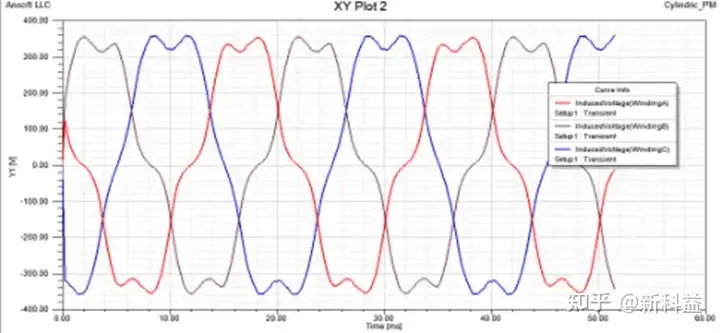

图6 永磁直线电机三相绕组反电势曲线

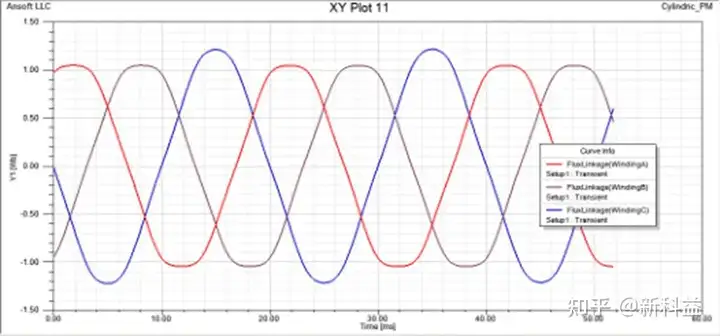

图7 永磁直线电机三相绕组磁链曲线

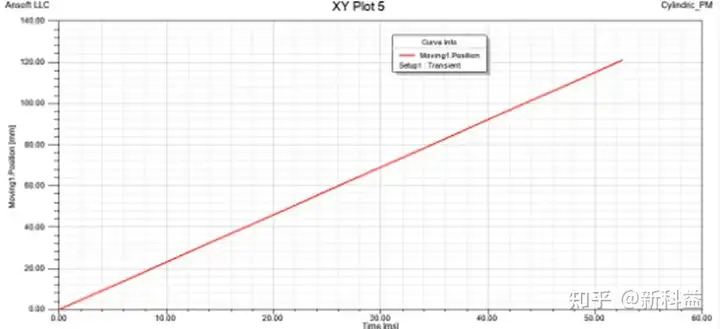

图8 永磁直线电机动子位置与时间曲线

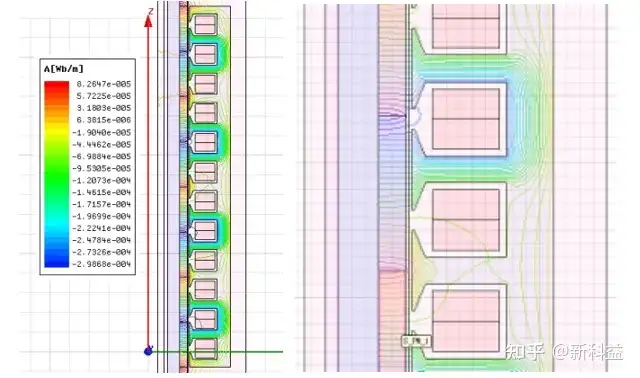

图9 永磁直线电机初始时刻磁力线分布

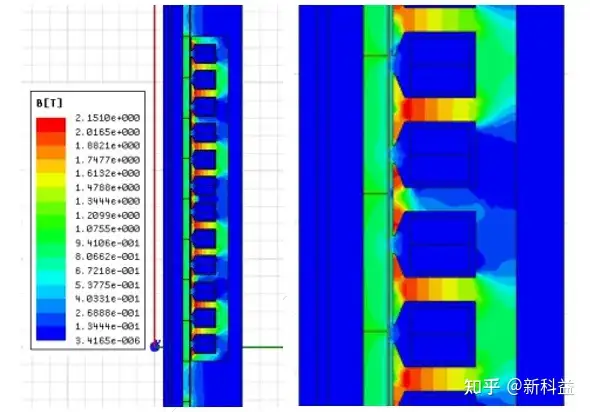

图10 永磁直线电机初始时刻磁密云图
在Maxwell2D瞬态磁场模块下可以通过外部电路来控制电磁机构的运行状态，同时该模块还可以计算旋转运动和直线运动的特性。针对这两类特点分别选择了旋转运动的直流无刷电动机和直线运动的圆筒型直线电机作为案例进行详细说明。通过本文介绍，可以了解使用Maxwell2D瞬态磁场计算模块、外部控制电路添加和不同机械运动形式的使用。
|
