在模具制造领域，深腔和复杂曲面模具的精加工一直是一项极具挑战性的任务。随着市场对模具精度和表面质量要求的不断提高，如何实现模具的高效加工成为了众多工程师关注的焦点。PowerMill 作为一款功能强大的 CAM 软件，为模具加工提供了多种先进的策略，其中赛车线优化和圆倒角拐角技术在提升加工效率和质量方面表现尤为突出。本文将结合实际工程经验，详细介绍 PowerMill中赛车线光顺和圆倒角拐角在模具高效加工中的应用技巧。

一、赛车线光顺原理

赛车线光顺（Race Line Machining）是 Autodesk 公司为 PowerMill 软件开发的一项专利高速加工技术，其灵感来源于赛车运动中的最优行驶路线。在赛车比赛中，车手为了在最短时间内完成赛程，会选择一条能够使赛车保持最高速度、减少不必要减速和转向的路线，这条路线就是所谓的 “赛车线”。将这一概念应用到模具加工中，赛车线光顺和圆倒角拐角通过对刀具路径进行优化，尽可能地消除刀具路径中的尖锐拐角，使刀具在加工过程中能够保持恒定的刀具负荷和排屑率，从而显著减少刀具磨损，降低机床主轴的切削压力，并提高加工表面质量

与传统的加工策略相比，赛车线加工生成的刀具路径更加光顺，切削方向的变化更加平稳，符合高速加工对刀具运动的要求，能够有效提升加工效率和质量。

二、高速光顺功能在模具加工中的优势

（一）减少刀具磨损，延长刀具寿命

在模具加工中，刀具需要长时间在复杂的型腔中进行切削运动。如果刀具路径存在尖锐拐角，刀具在转向时会受到较大的冲击力，导致刀具磨损加剧，甚至可能引发刀具破损。赛车线优化通过平滑刀具路径，使刀具在切削过程中始终保持稳定的切削状态，避免了因急剧转向而产生的额外磨损，从而有效延长了刀具的使用寿命。这不仅降低了刀具成本，还减少了因更换刀具而导致的停机时间，提高了生产效率。

（二）降低机床负荷，提高加工稳定性

模具加工对机床的稳定性要求较高。传统加工策略中刀具路径的突然转向会使机床承受较大的惯性力，影响机床的加工精度和稳定性，长期使用还可能对机床造成损害。赛车线优化后的刀具路径能够使机床在加工过程中保持均匀的加速度和切削力，大大降低了机床的负荷，减少了振动和噪声，提高了加工过程的稳定性。这对于保证模具的加工精度和表面质量具有重要意义。

（三）提高加工表面质量，满足高精度要求

模具的表面质量直接影响到模具的性能和使用寿命。赛车线加工生成的光顺刀具路径能够使刀具在切削过程中更加平稳地去除材料，减少了因刀具振动和切削力变化而产生的表面划痕和波纹，从而获得更高质量的加工表面。在一些对表面质量要求极高的深腔模具加工中，如光学模具、精密注塑模具等，赛车线优化技术能够显著提升模具的表面光洁度，满足高精度的加工要求。

（四）提升加工效率，缩短加工周期

通过减少刀具磨损、降低机床负荷和提高加工表面质量，赛车线优化技术间接提高了加工效率。同时，由于刀具路径更加合理，切削过程更加顺畅，在相同的加工条件下，赛车线加工能够采用更高的切削速度和进给率，进一步缩短了加工时间，提高了生产效率。这对于企业降低生产成本、提高市场竞争力具有重要作用。

三、PowerMill 中赛车线光顺设置与参数

（一）进入赛车线光顺设置界面

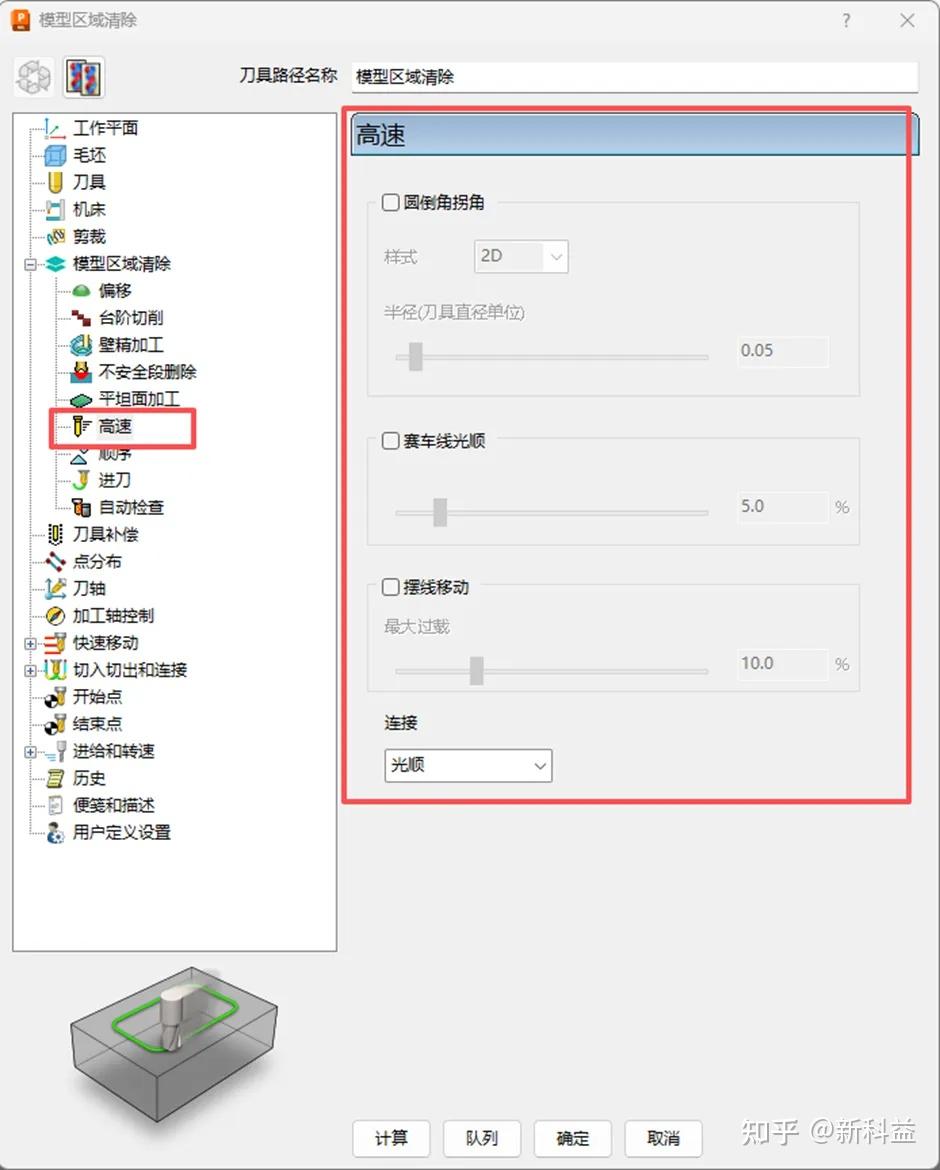

在PowerMill 软件中，创建粗加工刀具路径策略时，选择相应的加工策略（如模型区域清除、等高切面区域清除等）后，在策略参数设置对话框中找到 “高速” 选项卡，即可进行圆倒角拐角和赛车线光顺的相关设置。不同的加工策略可能在赛车线优化设置的具体位置和参数选项上略有差异，但总体操作流程相似。

（二）关键参数调整技巧

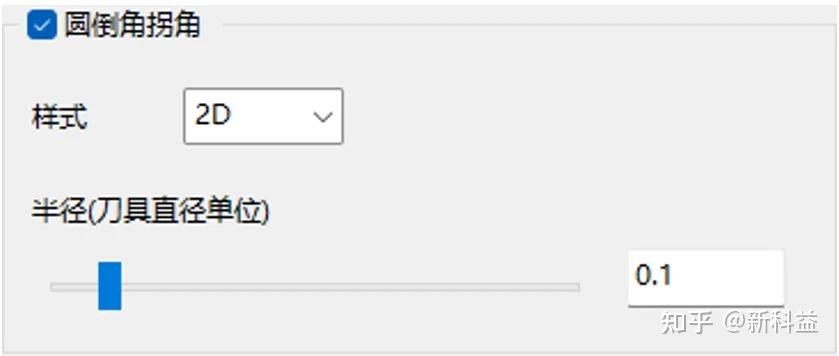

1. 圆倒角拐角半径：设置刀具路径在拐角处的圆角半径。适当增大拐角半径可以进一步减少刀具在转向时的冲击力，降低刀具磨损，但过大的拐角半径可能会导致加工余量不均匀，影响加工精度。通常情况下，拐角样式设置成2D。拐角半径应根据刀具直径和模具的最小圆角特征进行设置，一般取值为刀具半径的 0.05 - 0.5 倍较为合适。例如，如果您的刀具直径为 10 mm，乘数系数为 0.1，则圆弧半径为 1 mm。

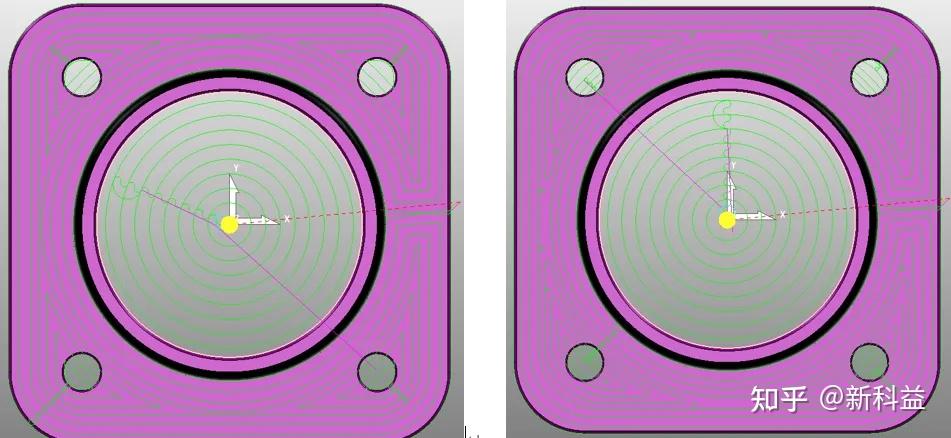

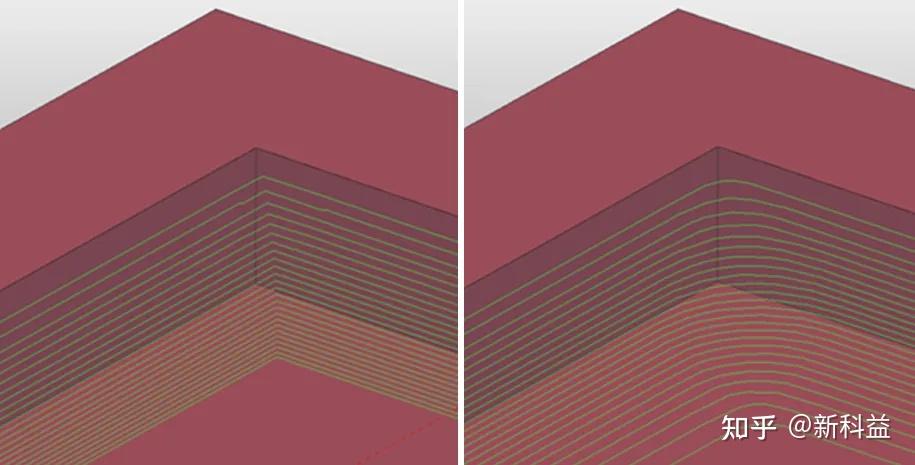

修圆前 修圆后

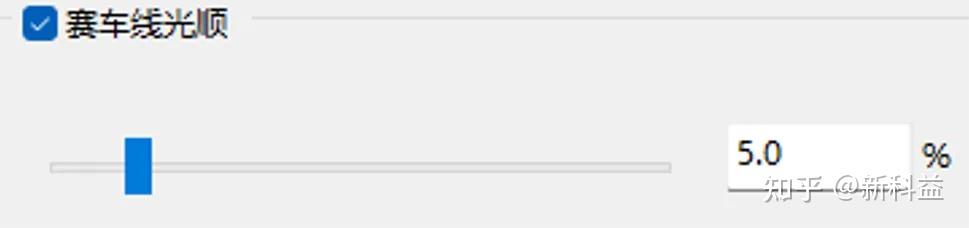

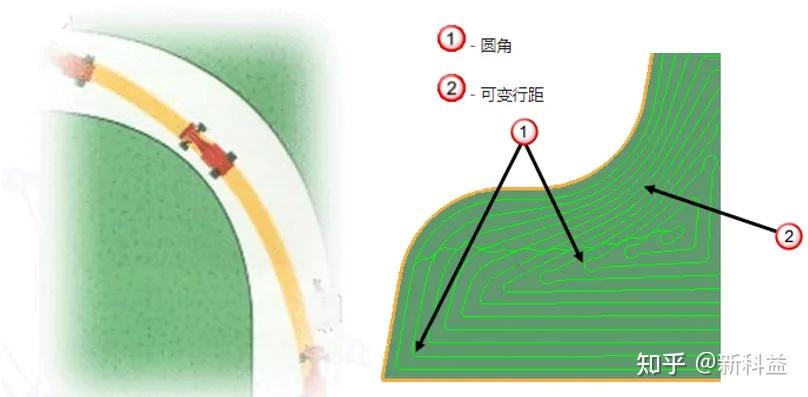

2. 赛车线光顺程度：该参数决定了刀具路径的平滑程度，可防止刀具路径中尖锐拐角造成的机床受力突然改变，从而将标准偏移替换为可实现更高进给率偏移。此过程中会用圆角替换尖角，使行距固定距离更改为可变距离。使用滑块可指定与指定行距的最大偏移百分比。 取值范围一般为 0% - 100%。在实际应用中，需要根据模具的复杂程度和加工要求进行合理调整。对于形状较为复杂、对表面质量要求较高的深腔模具，可适当提高赛车线光顺程度；对于形状相对简单、对加工效率要求较高的模具，则可降低该参数值。

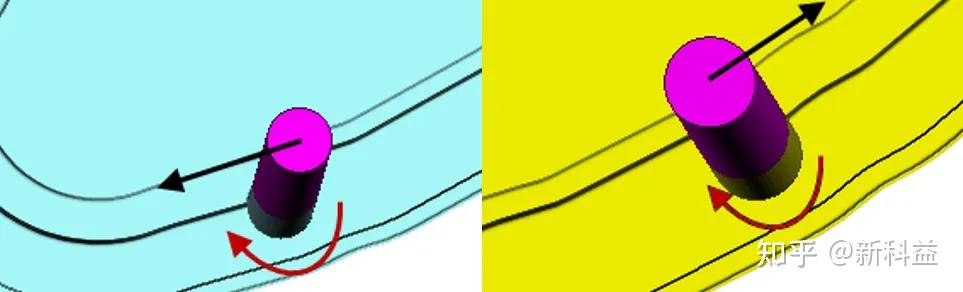

3. 切削方向：赛车线加工支持顺铣、逆铣和任意三种切削方向选择。顺铣时，刀具从工件的外侧向内侧切削，切削力方向与工件进给方向相同，有利于提高加工表面质量和刀具寿命；逆铣则相反，刀具从工件的内侧向外侧切削，切削力方向与工件进给方向相反，适用于加工硬度较高的材料或对加工精度要求不高的场合。在深腔模具精加工中，由于对表面质量要求较高，一般优先选择顺铣方式。若模具材料硬度较高，且加工过程中容易出现振动等问题，也可考虑采用逆铣或任意切削方向，但需要对切削参数进行适当调整。

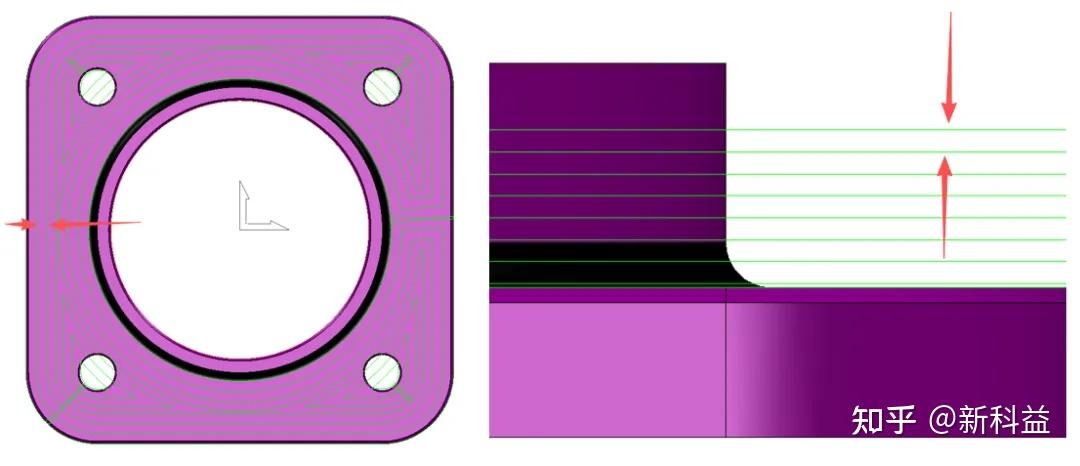

4. 行距和下切步距：合理设置行距和下切步距对于保证加工质量和效率至关重要。行距是指相邻两条刀具路径之间的距离，下切步距是指刀具在 Z 轴方向上每次切削的深度。较小的行距和下切步距可以获得更好的加工表面质量，但会增加加工时间；较大的行距和下切步距则可以提高加工效率，但可能会导致表面质量下降。在使用赛车线加工时，应根据模具的材料、刀具的直径和切削性能以及加工要求等因素，综合考虑确定合适的行距和下切步距。

四、应用赛车线优化的注意事项

（一）刀具选择与适配

赛车线加工对刀具的切削性能和刚性要求较高。在选择刀具时，应根据模具材料、加工工艺以及赛车线加工的特点，选用具有高硬度、高强度和良好耐磨性的刀具，如硬质合金刀具或涂层刀具。同时，要确保刀具的直径、长度和刃口形状等参数与加工需求相匹配，以充分发挥赛车线优化的优势。例如，在加工深腔模具的薄壁结构时，应选用直径较小、刚性较好的刀具，以避免刀具在切削过程中发生振动和变形；而在加工大面积平面时，则可选用直径较大的刀具，以提高加工效率。

（二）模型质量与准备

为了确保赛车线加工能够生成合理、准确的刀具路径，输入的模具模型质量至关重要。在进行加工编程前，应对模具模型进行仔细检查和修复，确保模型中不存在破面、缝隙、重叠面等缺陷。对于复杂的模具模型，还可通过适当简化模型结构、添加必要的工艺特征（如工艺凸台、定位孔等）等方式，提高模型的可加工性和编程效率。此外，合理设置模型的坐标系和毛坯边界也是保证加工顺利进行的重要前提。

（三）切削参数优化

虽然赛车线优化技术能够在一定程度上提高加工效率和质量，但切削参数的优化仍然是不可忽视的关键环节。在实际加工中，应根据模具材料、刀具性能、加工工艺以及赛车线加工的特点，综合考虑确定最佳的切削参数。例如，在提高切削速度时，要注意观察刀具的磨损情况和加工表面质量，避免因切削速度过高导致刀具磨损加剧或产生切削振动；在调整进给率时，要确保刀具能够在稳定的切削状态下工作，避免因进给率过快而造成刀具过载或加工精度下降。同时，还可通过试验切削或借助模拟分析软件等手段，对切削参数进行优化和验证，以获得最佳的加工效果。

（四）机床性能匹配

赛车线加工对机床的性能要求较高，需要机床具备良好的高速运动性能、高精度定位能力和稳定的加工刚性。在应用赛车线优化技术进行深腔模具精加工时，应确保所使用的机床能够满足赛车线加工的要求。例如，机床的主轴转速、进给速度和加速度等参数应能够达到赛车线加工所需要的高速切削条件；机床的导轨、丝杠等传动部件应具有较高的精度和刚性，以保证刀具路径的精确执行；机床的冷却系统和排屑系统也应能够满足高速切削过程中的散热和排屑需求，确保加工过程的顺利进行。如果机床性能无法满足赛车线加工的要求，不仅无法充分发挥赛车线优化的优势，还可能导致加工质量下降甚至出现加工故障。

五、总结

PowerMill软件中的赛车线优化技术为模具的高效 加工提供了一种创新的解决方案。通过模拟赛车运动中的最优行驶路线，对刀具路径进行优化，赛车线加工能够显著减少刀具磨损、降低机床负荷、提高加工表面质量和提升加工效率，有效解决了模具加工过程中面临的诸多难题。在实际应用中，工程师们需要深入理解赛车线加工的原理和优势，掌握合理的参数设置和调整技巧，并结合具体的模具加工需求，综合考虑刀具选择、模型准备、切削参数优化以及机床性能匹配等因素，以充分发挥赛车线优化技术的潜力，实现模具的高效、高质量加工。
